螺紋連接型渦輪流量計
一、螺紋連接型渦輪流量計應用場合
螺紋連接型渦輪流量計是一種精密流量測量儀表，測量無雜質、無腐蝕液體的流量和總量。螺紋連接型渦輪流量計被**用于石油、化工、冶金、科研等領域。
二、螺紋連接型渦輪流量計工作原理
當被測液體流過傳感器時，在流體作用下，葉輪受力旋轉，其轉速與管道平均流速成正比。葉輪的轉動周期地改變磁回路的磁阻值，檢測線圈中的磁通隨之發生周期性變化，產生頻率與葉片旋轉頻率相同的感應電動勢，經放大后，進行轉換和處理。
三、螺紋連接型渦輪流量計技術參數

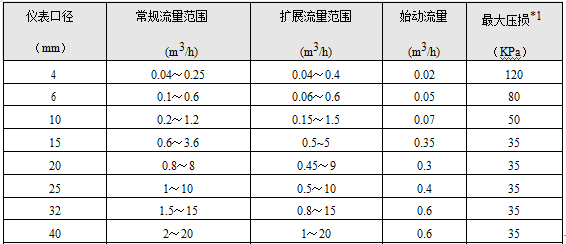

1、流量特性
2、機械特性
（1）通用特性

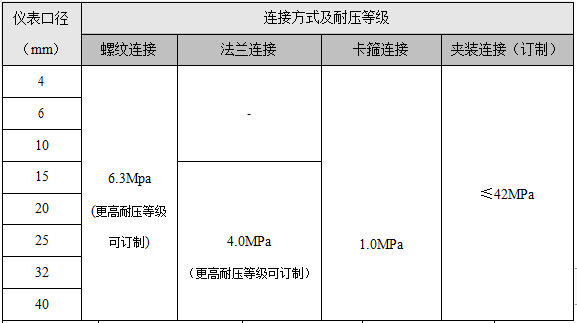

（2）耐壓等級
（3）材質說明
（4）電氣特性
四、安裝注意事項

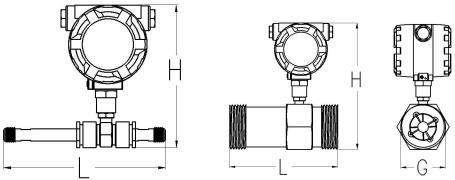

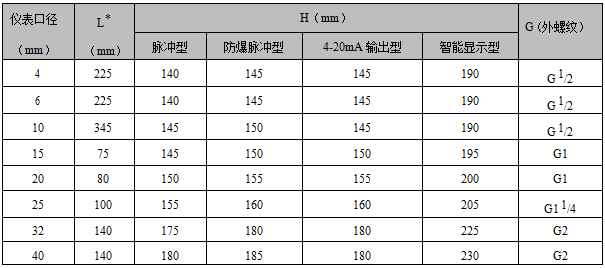

1、安裝尺寸

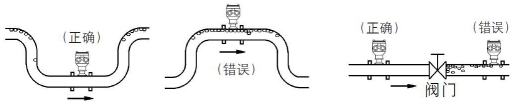

2、安裝位置

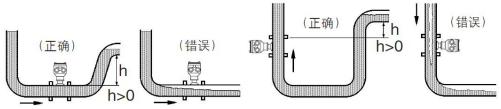

管道必須完全充滿液體。重要的是，在任何時候，保持管道內完全充滿液體，否則流量顯示會受到影響，可能會導致測量誤差。
避免氣泡。如果有氣泡進入測量管，流量顯示可能會受到影響，可能會導致測量誤差。
3、安裝場所和要求
（1）傳感器應安裝在便于維修，管道無振動、無強電磁干擾與熱輻射影響的場所。

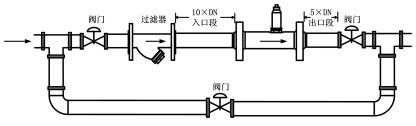

（2）水平安裝傳感器要求管道不應有目測可察覺的傾斜（一般在 5°以內），垂直安裝傳感器管道垂直度偏差亦應小于 5°。在不能停流的場所，應裝旁通管和可靠的截止閥（見圖 4-7），測量時要確保旁通管無泄漏。
（3）在新鋪設管道裝傳感器的位置先接入一段短管代替?zhèn)鞲衅?，?amp;ldquo;掃線”工作完畢，確認 管道內清掃干凈后，再正式接入傳感器。
（4）若流體含雜質，則應在傳感器上游側裝過濾器，管道內應定期清理排放沉淀雜質；若被 測液體含有液體，則應在傳感器上游側裝消氣器。過濾器和消氣器的排污口和消氣口要 通向安全的場所。
（5）傳感器安裝在室外時，應有避免直射陽光和防止雨淋的措施。

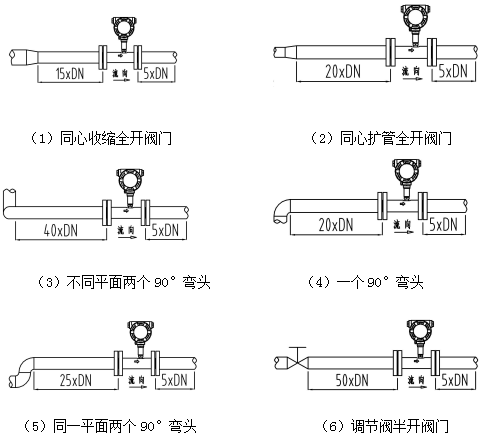

4、所需上下游直管段長度
渦輪流量計對管道內流速分布畸變及旋轉流是敏感的，進入傳感器應為充分發展湍流， 因此要根據傳感器上游側阻流件類型配備必要的直管段或整流器，要求入口段和出口段直管段長度。
