側進側出金屬管浮子流量計
一、側進側出型金屬管浮子流量計概述
側進側出型采用可變面積式測量原理，主要由三大基本部分組成：1、測量管體；2、錐形浮子；3、指示器。浮子的位移量與流量的大小成比例，通過磁耦合系統，以不接觸方式，將浮子位移量傳給指示器指示出流量的大小。也可配裝不同的轉換器，將流量值轉換成標準如 4-20mA 電遠傳信號，實現遠距離顯示、記錄、積算和控制等功能。
側進測出型適用于測量液體、氣體。在測量管的設計上針對不同的管道條件、特殊流體的測量要求，配置了多種結構型式的測量管，如保溫夾套型、帶阻尼器型等。除了標準的可選外，還可以為用戶進行特殊設計，如高壓型、高溫型等，*大限度的滿足用戶的要求。
二、側進側出型金屬管浮子流量計特點
1、全金屬結構設計，堅固、簡潔、耐高壓、耐高溫、防腐、使用壽命長；
2、短行程，總高250mm，安裝方便；
3、機械指針現場指示瞬時流量，LCD液晶顯示瞬時流量、累積流量；
4、智能型指示器，采用國外信號采集處理芯片，模塊化設計，無磁滯后；
5、具有數據恢復、數據備份、掉電保護及錯誤自診斷功能；
5、二線制24VDC供電，4～20mA標準電流信號；
6、可用于易燃、易爆危險場合；

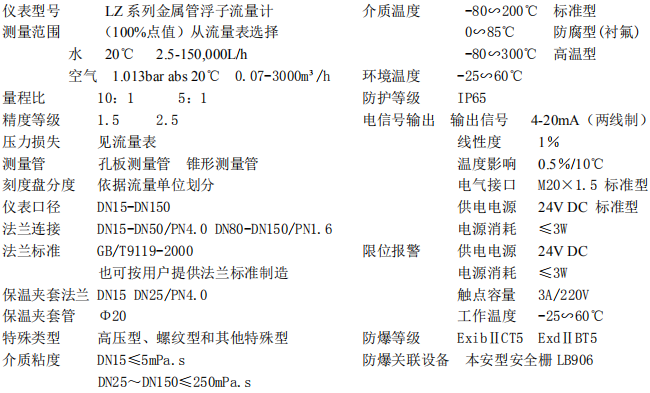

三、側進測出型金屬管浮子流量計技術參數

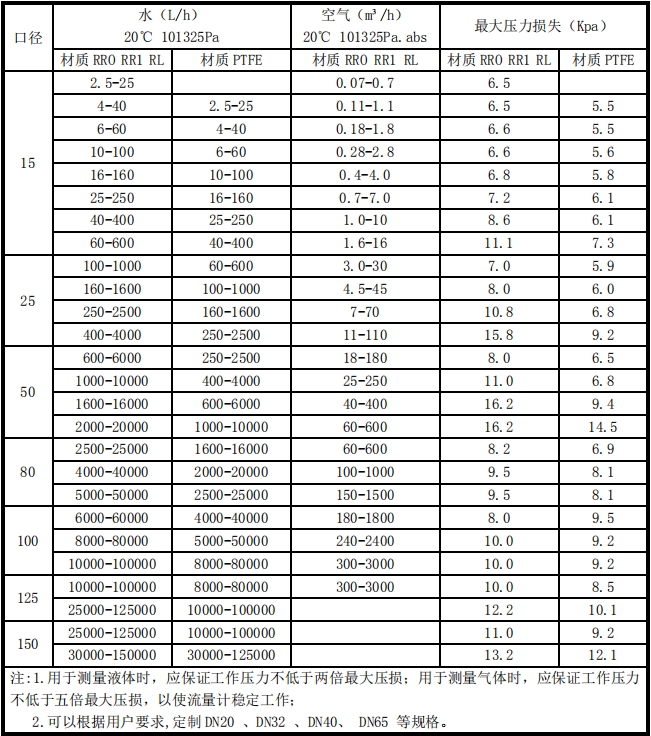

四、側進測出型金屬管浮子流量計流量表

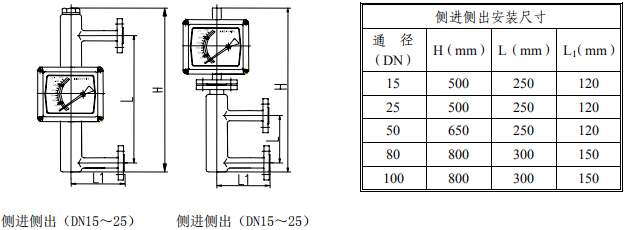

五、水平安裝金屬管浮子流量計外形尺寸
六、側進測出型金屬管浮子流量計安裝注意事項
1、流量計安裝操作之前，應該拆卸所有包裝,取出運輸中固定浮子的部件,并檢查有沒有運輸損壞。
2、流量計安裝到工藝管道之前,工藝管道應該吹掃,將管道內的焊渣清洗干凈,防止管道中雜質堵塞儀表,影響正常使用。
3、為了保證測量精度，推薦在流量計上游安裝 5DN 的入口直管段，下游安裝 250mm 出口直管段。
4、流量計有垂直安裝和水平安裝形式,如果是垂直安裝形式,安裝垂直度應該保證優于 1%，如果是水平安裝形式,安裝垂直度和水平度都應該保證優于 1%。
5、若介質中含有固體雜質，應在閥門和直管段間加裝過濾器；若介質中含有鐵磁物質，應在流量計的上游安裝磁過濾器。
6、由于金屬管浮子流量計安裝了一個磁遠傳系統，要確保周圍其他設備產生的磁場不影響測量結果。
7、若被測介質為大的脈動流或兩相流，應在流量計的上游安裝緩沖器來消除或減弱脈動，保證介質的流動是單相穩定的，同時，建議流量計*好使用阻尼型的。
8、測量氣體的流量計,是在特殊壓力下的校準,如果氣體在流量計的出口直接排放到大氣,將會在浮子處產生較大的壓力損失,引起數據失真,如果這樣的工況條件,應該在流量計的出口安裝一個閥門,以便對所需流量值進行設定。當浮子上方維持標校壓力時,氣體將在閥門處膨脹。
9、為便于清洗和維護，保證生產正常運行，建議設旁通管路。詳見流量計安裝示意圖;
10、安裝管路的軸線必須與流量計同軸，并適當?shù)刂喂艿酪员苊庹駝?dòng)和減小流量計所受應力，測量系統控閥應安裝在流量計下游。
11、安裝內襯聚四氟乙烯（PTFE）的浮子流量計時，緊固法蘭螺栓時應對稱緊固且勿過緊，以防PTFE變形。

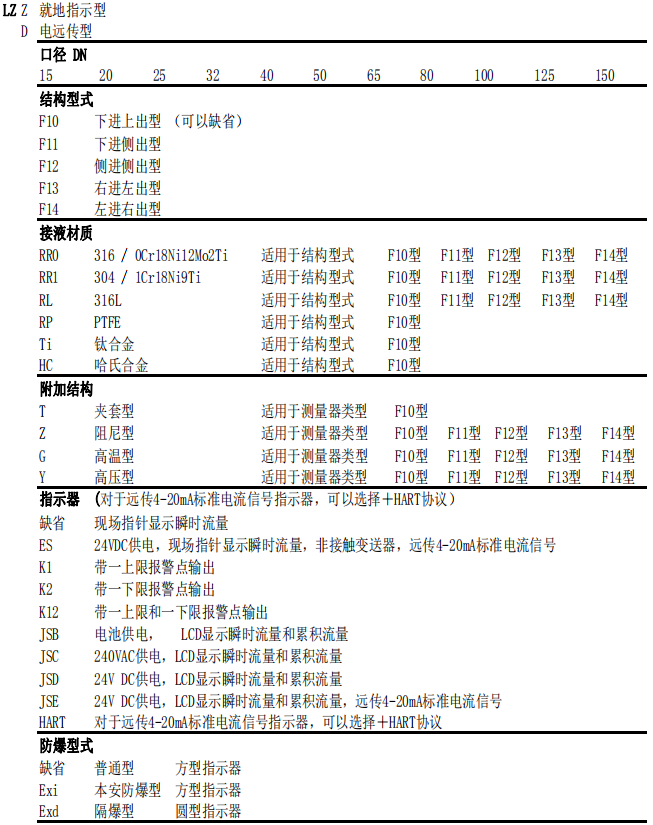

七、側進測出型金屬管浮子流量計選型型譜
