差壓變送器一般常見故障
來源：江蘇騰泰儀表科技有限公司
瀏覽：-2040
發布日期：2023-05-15
差壓變送器在工業自動化消費中對壓力、壓差流量的測*應用愈見普遍，消費中遇到的問題也越來越多，缺點的及時判定分析和處置，對正在中止的消費來說是至關重要的。
一、差壓變送器作業原理

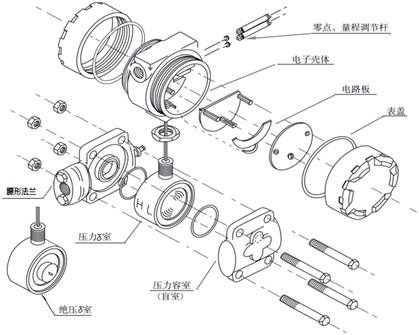

來自雙側導壓管的差壓直接作用于變送器傳感器雙側隔離膜片上，通過膜片內的密封液傳導至洲量元件上，測*元件將測得的差壓信號轉換為與之對應的電信號傳送給轉換器，通過擴大等處置變?yōu)橐?guī)范電信號輸出。差壓變送器的幾種應用測*方式：
1、與節省元件相分離，應用節省元件的前后發生的差壓值測量液體流量．
2、應用液體自身重力發生的壓力差，測是液體的高度。
3、直接測量不同管道、魄休液體的壓力差值。
二、差壓變送器缺點診斷方法
除了回憶缺點發生前的打火、冒煙、異味、供電改變、雷擊、濕潤、誤操作、誤修理等情況；以及觀察回路的外部損害、導壓管的泄露，回路的過熱，供電開關狀態等現象外，還應通過檢測來診斷缺點。
1、斷路檢側：將猜疑有缺點的部分與其他部分分割開來，查看缺點能否消逝，假如消逝，則可必定缺點在此處。否則可中止下一步查找，如：智能差壓變送器不能正常 Ha 性長途通訊，可將電源從外表本體中綴開，用現場另加電源的方法為變送器通電中止通訊，以查看能否疊加有約 Zk - HZ 的電磁信號而攪擾通訊。
2、短接檢測：在確保安全的情況下，將相關部分回路直接短接，如：差壓變送器輸出值偏小，可將導壓管斷開，從一次取壓閥外將差壓信號直接引到差壓變送器雙側，觀察變送器輸出，以判別導壓管路有無堵、漏及連通性。
3、交流檢測：轉換猜疑有缺點的部分，判別缺點部位。如：猜疑變送器電路板發生缺點，可暫時轉換一塊，以必定緣由。
4、分部檢側：將測皿回路分割成幾個部分（如：供電電源、信號輸出、信號變送、信號檢測），按各部分分別查看，由簡至繁，由外至內，削減范圍，找出缺點位置。
三、差壓變送器常見缺點檢修
1、輸出過大的或許緣由和處理方法：
(1）導壓管。查看導壓管能否泄露或堵塞；查看截止閥能否全開；查看氣體導壓管內能否有液體，液體導壓管內能否有氣休；查看變送器壓力容室內有無堆積物.
(2）變送器的電氣聯接。查看變送器的傳感器組件聯接情況．確保接插件觸摸處清潔；查看 8 號插針能否可靠接表殼地.
(3）變送器電路缺點。用備用電路板代換查看、判別有缺點的電路板及轉換有缺點的電路板.
(4）查看電源的輸出能否符合所需的電壓值.
2、輸出過小或無輸出的或許緣由和處理方法：
(1）導壓管。查看導壓管能否泄露或堵塞；查看液體導壓管內能否有氣體；查看變送器壓力容室內有無堆積物；查看截止閥能否開全，均衡閥能否關嚴。
(2）變送器的電氣聯接。查看變送器傳感器組件的引出線能否短接；確保接插件觸摸處清潔；查看各調理螺釘能否在控制范圍內。
(3）接線回路。查看加到變送器上的電壓能否正常；查看回路能否短路或多點接地。
(4）變送器電路缺點。同樣也可用備用電路板替代來判別分析有缺點的電路板或轉換有缺點的電路板。
3、輸出不穩定或許緣由和處理方法：
(1）接線回路。查看回路能否有間歇性短路、開路或多點接地現象；查看加到變送器上的電壓能否適宜；
(2）被測液體不堅定。調整電路的阻尼作用的巨細。
(3）查看氣體導壓管內能否有液休，液體導壓管內能否有氣體。
(4）確保接插件觸摸處清潔，查看傳感器組件的接地情況。
(5）用備用電路板替代有缺點的變送器電路板來判別缺點及轉換有缺點的電路板。
