電浮筒液位計的原理和應用范圍

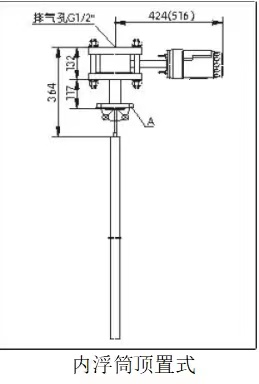

電浮筒液位計由浮子、浮子腔、彈簧、變送器等構件組成，為采用彈簧支持浮子結構的浮筒液位計。浮子腔通過連接管與被測容器形成平衡容器，使被測容器中的水導入浮子腔進行水位測量；浮子通過彈簧支持在浮子腔內并浸沒在浮子腔內的液體中，變送器內的磁芯通過撐杠與浮子連接。頂部布置的變送器內還有線性可變差動變換器、電路板、儀表盤等電器元件。
電浮筒液位計由浮子、浮子腔、彈簧、變送器等構件組成，為采用彈簧支持浮子結構的浮筒液位計。浮子腔通過連接管與被測容器形成平衡容器，使被測容器中的水導入浮子腔進行水位測量；浮子通過彈簧支持在浮子腔內并浸沒在浮子腔內的液體中，變送器內的磁芯通過撐杠與浮子連接。頂部布置的變送器內還有線性可變差動變換器、電路板、儀表盤等電器元件。

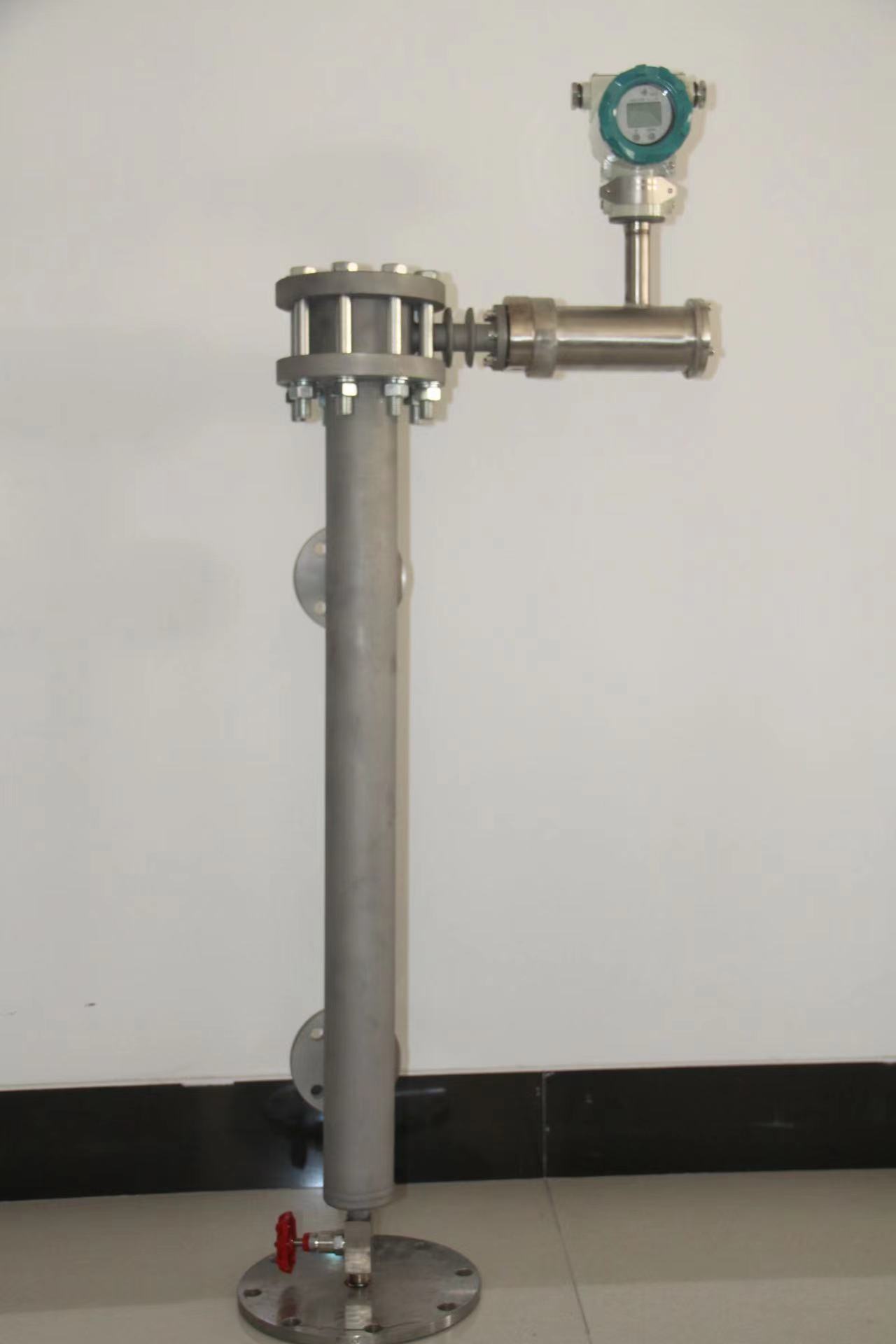

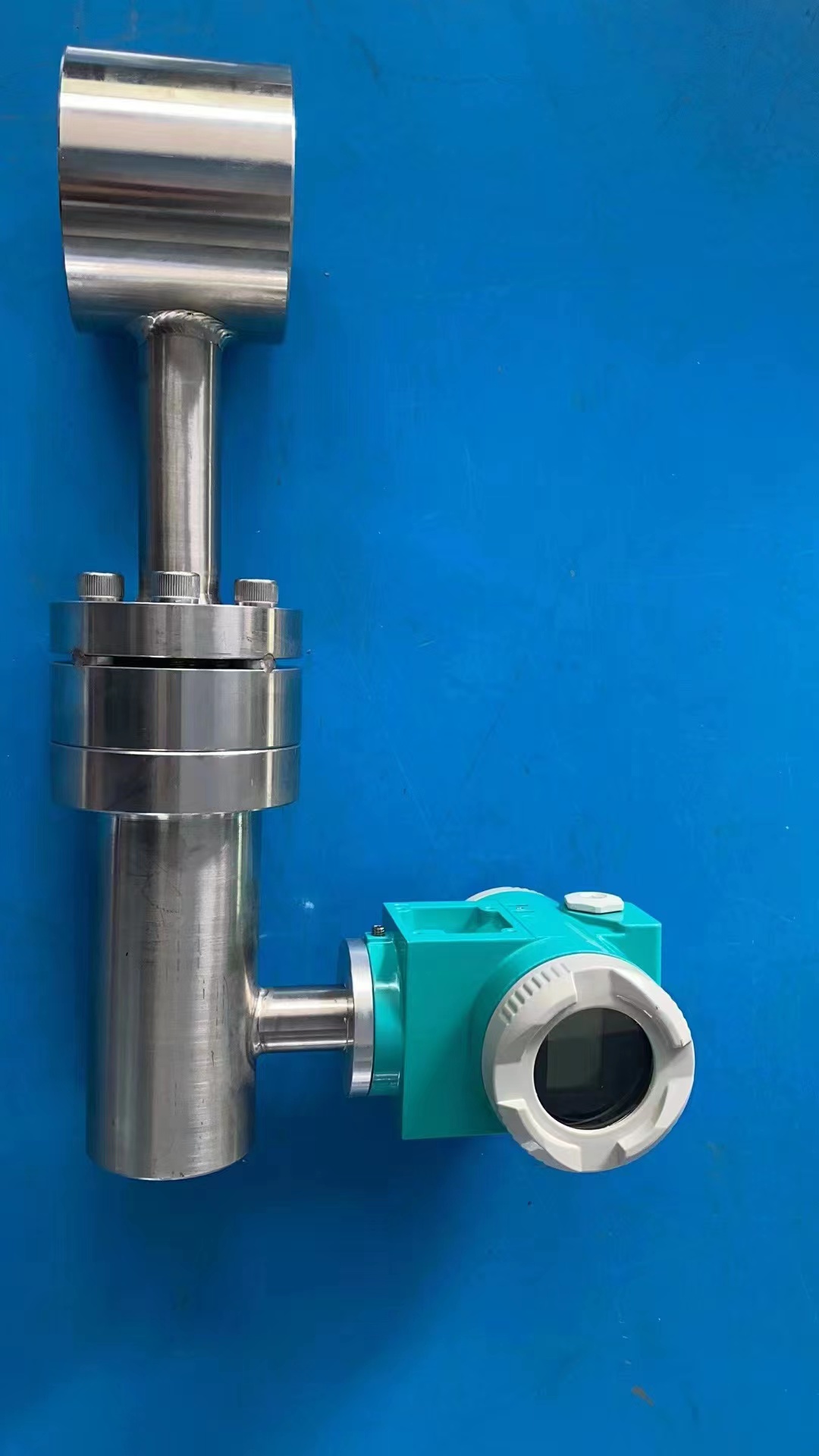

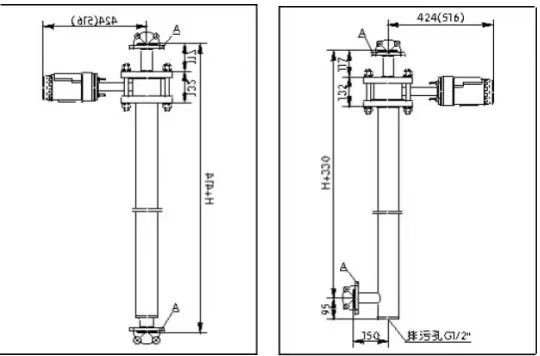

電浮筒液位計由浮子、浮子腔、扭力管、變送器等構件組成，為采用浮子和扭力管結構的浮筒液位計。浮子腔通過連接管與被測容器連接形成平衡容器，使被測容器中的水導入浮子腔進行水位測量；浮子垂直懸掛在扭力臂上并浸沒在浮子腔內的液體中，扭力臂與扭力管機構剛性連接。側位布置的變送器內有霍爾效應傳感器、磁鐵、電路板、儀表盤等電器元件。
電浮筒液位計的工作原理
浮筒在整個檢測中都不會隨著液面的變化而漂浮，產生這種現象的原因是因為浮筒液位計的浮筒相比浮子、浮盤來說沉得多，浮筒所受的浮力不足以克服其本身的重力而漂浮。即使液位全滿，浮筒全部浸沒入液體中，浮筒所受的浮力也不能克服自身的重力，所以浮筒液位計也叫沉筒液位計。
電浮筒液位計的應用范圍
電浮筒液位計用來測量液位、界位或密度，能輸出4-20mA標準直流信號，并提供HART通信協議輸出智能型液位控制器，被**用于電力、石油、化工、冶金、環保、建筑、食品等行業生產過程中的液位、界位的流量與控制。
