孔板流量計
孔板流量計均按標準ISO5167或國家標準GB/T2624的規定進行。無需實流標定。它結構堅固、簡單，安裝方便，性能穩定，使用可靠。
孔板流量計取壓方式有：環室取壓、單獨鉆孔取壓和法蘭取壓。
公稱壓力，小于40 Mpa。當≥20 Mpa時，采用高壓透鏡孔板或全焊接式孔板。
公稱通徑，50~100mm，當公稱通徑小于50mm時，需制作成平孔板。
精確度為±0.5%~±1.5%
1）角接取壓。使用條件：d20≥12.5mm
β=0.2~0.75
DN50~1200mm
a） 環室取壓 DN≤400mm（型號為L(zhǎng)GBH）
b） 單獨鉆孔取壓（型號為L(zhǎng)GBZ）
（1）DN≤400mm，PN≤2.5Mpa
（2）DN≤400mm，PN≤6.3Mpa（高徑法蘭）
（3）DN≤400mm，PN≤10Mpa（高徑法蘭）
2）法蘭取壓（型號為L(zhǎng)GBF） 使用條件：d20≤12.5mm DN50~1000mm β=0.2~0.75
該取壓方式比角接取壓具有裝配簡單，安裝方便，泄露環節少，容易排除取壓口處的臟污等優點。一般情況都推薦使用這種取壓方式。
【特點】
具有測量精度高，安裝方便，使用范圍廣，造價低等特點。 **應用于各種介質的流量測量。
大型孔板 高壓透鏡墊孔板

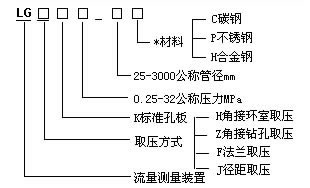

【型號】
高壓透鏡墊孔板 |
【產品示意圖】
環室取壓標準孔板 環室取壓標準孔板
4.0≤PN≤6.4 4.0≤PN≤6.4
鉆孔取壓標準孔板 緊固式八槽孔板
PN≤2.5 PN≤10
高壓透鏡墊孔板 法蘭取壓標準孔板
PN22，32 4.0≤PN≤6.4
