電磁流量計基本安裝要求
來源：江蘇騰泰儀表科技有限公司
瀏覽：-1906
發布日期：2021-06-01
電磁流量計是一種在流量測量領域中被**使用的一種流量計類型，它必須保證所測量的管道保持滿管狀態，才能測量準確的流量，必須安裝在流量控制閥的上游，以避免流量控制閥調節時電磁流量計的水橫截面不滿而引起的誤差。
那么電磁流量計為什么要安裝在控制閥的上游呢？
這里需要明確一個概念，控制閥不是截止閥，截止閥要加在流量計和控制閥的前后。一般來說，如果管道中既有流量計又有控制閥，基本上是用流量計來測量流量，然后用控制閥來控制流量。沒有辦法控制前面的閥門和后面的流量計。
這樣做的好處是，在許多情況下，流量計對壓力變化很敏感。控制閥加到前面，大部分壓降會在閥門上，后面的流量測量會比較穩定。但問題是這樣的測量滯后于控制，也就是說流量計測得的流量你已經控制不了了，流到后面去了，不利于控制。
因此，在大多數情況下，控制閥應該放在傳感器后面。
這樣做的好處是，在許多情況下，流量計對壓力變化很敏感。控制閥加到前面，大部分壓降會在閥門上，后面的流量測量會比較穩定。但問題是這樣的測量滯后于控制，也就是說流量計測得的流量你已經控制不了了，流到后面去了，不利于控制。
因此，在大多數情況下，控制閥應該放在傳感器后面。
流量計和閥門往往串聯安裝在同一條管道上，它們之間的距離很短，但設計人員經常要處理的一個問題是流量計是在控制閥的前面還是后面。在我們的情況下，電磁流量計安裝在閥門后面。
酒精廠安裝單向流量計和控制閥，控制進入塔內的流量。系統運行一段時間后，發現兩個問題：電磁流量計偏高，電磁流量計內襯起泡，部分脫落。很可能的原因是，在控制閥控制流量時，控制閥的開度有時很小或完全關閉是不可避免的，所以電磁流量計的測量管道會出現負壓。
負壓的出現釋放了液體測量管的發酵液中的溶解氣體。發酵液中的氣體會導致罐內負壓的積聚。如果管道中的負壓達到一定的狀態，管道的內襯很容易脫落。因此，在安裝過程中，我們會根據管道的要求和現場的要求做好分析，以便更好的安裝和使用。
酒精廠安裝單向流量計和控制閥，控制進入塔內的流量。系統運行一段時間后，發現兩個問題：電磁流量計偏高，電磁流量計內襯起泡，部分脫落。很可能的原因是，在控制閥控制流量時，控制閥的開度有時很小或完全關閉是不可避免的，所以電磁流量計的測量管道會出現負壓。
負壓的出現釋放了液體測量管的發酵液中的溶解氣體。發酵液中的氣體會導致罐內負壓的積聚。如果管道中的負壓達到一定的狀態，管道的內襯很容易脫落。因此，在安裝過程中，我們會根據管道的要求和現場的要求做好分析，以便更好的安裝和使用。
電磁流量計基本安裝要求
一、電磁流量計安裝場所的選擇
為了使電磁流量計工作穩定可靠，在選擇安裝地點時應注意以下幾方面的要求
1、盡量避開鐵磁性物體及具有強電磁場的設備(大電機、大變壓器等)，以免磁場影響傳感器的工作磁場和流量信號。
2、應盡量安裝在干燥通風處，避免日曬雨淋，環境溫度應保持在-20～＋60℃，相對濕度應小于85%
3、流量計周?chē)鷳?yīng)留有充裕的空間，便于安裝施工和工程維護。
二、電磁流量計安裝要求
1、確保滿管安裝
電磁流量計測量管必須滿管狀態，不能出現非滿管狀態。

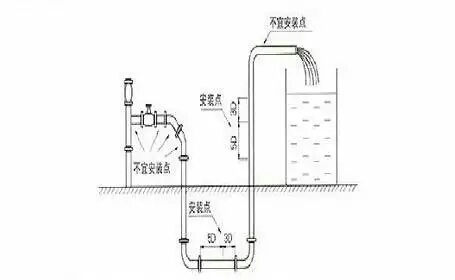

（1）如管道存在非滿管或是出口有放空狀態，傳感器應安裝在一根虹吸管上。

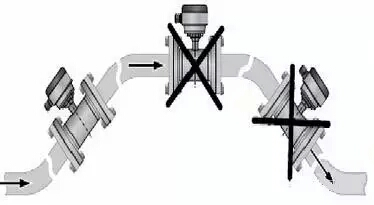

（2）避免安裝在向下的管道上游。

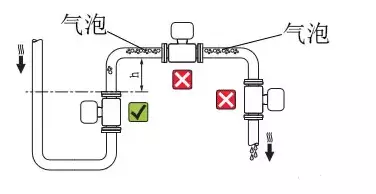

（3）避免在管道*高點，易集聚氣泡。
2、水平和垂直安裝
傳感器可以水平和垂直安裝，但是應該確保避免沉積物和氣泡對測量電極的影響，電極軸向保持水平為好。
（1）在水平管道上安裝時，兩個測量電極不應在管道的正上方和正下方。垂直安裝時，流體應自下而上流動。
（2）入口直管段管道應大于5D，出口直管段管道應大于2D。
3、出口為放空時的安裝
當出口為放空狀態時，傳感器不應安裝在管道放空之處，應安裝在較低處。傳感器安裝在管道下方處時，應保證傳感器內被液體充滿，不能出現空管狀態。
4、串聯安裝和平行安裝

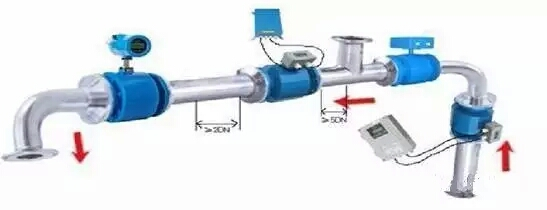

如果有幾個傳感器需要按順序串聯在同一管道上，每個傳感器之間的距離至少應為2個傳感器的長度。
如果兩個以上的傳感器彼此并行安裝，傳感器的距離必須大于1m。

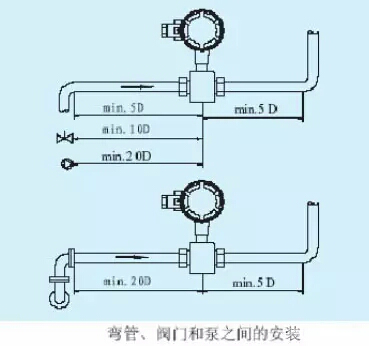

5、彎管、閥門和泵之間的安裝
為保證測量的穩定性，應在傳感器的前后設置直管段。如做不到則應采用穩流器或減小測量點的截面積。
為避免負壓，傳感器不能安裝在泵的進水口，而應安裝在泵的出水口。
6、安裝加旁通管道
在安裝流量計的管道應該有可切斷管道內介質的閥門，方便日常維修、維護。工藝不容許流量中斷時?？稍诎惭b流量計的管道上加旁通管道。
7、按標定方向安裝
流量計傳感器有明確的流量標示時，應按標定方向安裝。
8、進線口，線纜及穿線管

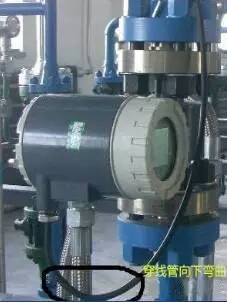

流量計進線口，線纜及穿線管應有向下的彎曲，并在*低處開口，以免進水，造成短路。
9、焊接法蘭
流量計安裝時，應先將法蘭焊接好，再安裝流量計，不能直接帶流量計傳感器直接焊接法蘭，以免焊渣將內襯燒壞。
10、轉換器和傳感器之間距離
轉換器和傳感器之間的信號線不能大于50m，且信號線必須用鍍鋅管套穿。

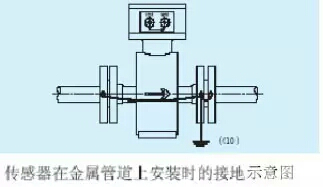

11、傳感器的接地措施
傳感器產生的流量信號非常小，在滿量程時也只有幾個毫伏，所以傳感器接地應良好。電磁流量計的接地要求有兩個方面：
從電磁流量計的工作原理和流量感應信號電流的回路來分析,傳感器和轉換器的接地端必須與被測介質同電位。
接地，以大地為零電位，減少外界干擾。
一般情況下,工藝管道都是金屬管，本身都是接地的,這點要求很容易滿足。但是在外界電磁場干擾較大的情況下,電磁流量計應另行設置接地裝置，
接地線采用截面大于5mm2的多股銅線,傳感器的接地線絕不能接在電機或其它設備的公共地線上,以避免漏電流的影響。接地電阻應小于10Ω。
接地線采用截面大于5mm2的多股銅線,傳感器的接地線絕不能接在電機或其它設備的公共地線上,以避免漏電流的影響。接地電阻應小于10Ω。
