磁致伸縮液位計的工作原理、安裝方式及典型應
1 磁致伸縮原理及主要特性
磁致伸縮液位計的傳感器工作時，傳感器的電路部分將在波導絲上鼓舞出脈沖電流，該電流沿波導絲傳播時會在波導絲的周?chē)a(chǎn)生脈沖電流磁場。在磁致伸縮液位計的傳感器測桿外配有一浮子，此浮子可以沿測桿隨液位的變化而上下移動。在浮子內部有一組永世磁環。當脈沖電流磁場與浮子產生的磁環磁場相遇時，浮子周?chē)拇艌?chǎng)發作改動從而使得由磁致伸縮材料做成的波導絲在浮子所在的位置產生一個改動波脈沖，這個脈沖以固定的速度沿波導絲傳回并由檢出機構檢出。經過丈量脈沖電流與改動波的時間差可以精確地肯定浮子所在的位置，即液面的位置。磁致伸縮液位計的技術優勢：磁致伸縮液位計適宜于高精度懇求的多種介質的液位丈量，其*大允許誤差僅為1mm。磁致伸縮液位計還可應用于兩種不同液體之間的界位丈量。
物質有熱脹冷縮的現象。除了加熱外，磁場和電場也會招致物體尺寸的伸長或縮短。鐵磁性物質在外磁場作用下，其尺寸伸長(或縮短)，去掉外磁場后，其又恢恢復來的長度，這種現象稱為磁致伸縮現象(或效應)。
基于磁致伸縮原理，在非磁性探頭內裝入磁致伸縮線，在磁致伸縮線一端銜接傳感器。主控電子單元發送電磁窄脈沖到磁致伸縮線上，電磁脈沖沿磁致伸縮線傳導，當該脈沖產生的磁場與標志液面/界面的浮子內的磁鐵產生的磁場相互作用時，在磁致伸縮線上會產生一個扭應力波，該波將沿磁致伸縮線返回上述傳感器，傳感器將捕獲的返回波轉換成電子脈沖信號，傳回主控電子單元。主控電子單元經過精密電路準確地測算動身射脈沖和返回脈沖之間的時間間隔，并以此計算出浮子的位置，即液面/界面的高度。
適用于各種惡劣工業現場環境下，眾多優點集于一身：以一當二，雙液位一體化丈量（一臺產品同時丈量?jī)蓚€(gè)液位）;耐高溫低溫;耐腐蝕;耐摩擦;耐高壓;抗粉塵;不怕蒸汽;不怕堵塞;可帶料安裝，調試，無需停車;采用背光LCD顯現，可現場夜間觀測;無機械滑動部分，無卡死現象;防雷擊，抗干擾;防爆設計，用于易燃易爆場所;智能化實時自校正，丈量準確，穩定，可靠;運用壽命長，經久耐用免維護之煩惱，進步工程質量，增加消費效率。
2 磁致液位計的安裝與調試
安裝留意：防止安裝的環境溫度、沖擊、振動及壓力超出傳感器的允許范圍;堅持測桿直立;切勿使傳感器的電子部件端或*末端承受大的沖擊;傳感器若用于有化學反響或其它對傳感器有損傷的易燃、易爆、腐蝕、蒸汽和液體等場所，請與我司聯絡。傳感器的電子部件防濺但不可浸沒，切不可讓液體浸至六方形基座上方。
留意：現場安裝傳感器前，首先，參照本說明書提供的接線方式，對傳感器中止獨立通電銜接，并用手移動浮球，檢查傳感器工作能否正常，輸出能否線性穩定，確認無誤后再中止安裝，安裝后堅持測桿豎直。
進入?yún)?shù)設置狀態（密碼通常為：“1234”）：①按“設置”鍵，儀表顯現“-KEY-”;②按“開關”鍵1次（加1），顯現“0001”，再按“校零”鍵向左移動一位，此時顯現：“0010”;③同b步，使顯現“1234”;④按“設置”鍵，儀表進入?yún)?shù)設置。
設置內容如下：①儀表顯現“OIL”此時設置油密度，按“開關”鍵增加，“校零”鍵減少，默許為：0.723;②設置好后按“設置”鍵保管并進入下一參數“HO”，此時設置水密度，按“開關”鍵增加，“校零”鍵減少，默許為：1.000;③設置好后按“設置”鍵保管并進入下一參數“HO z”，此時設置防堵頭高度，按“開關”鍵增加，“校零”鍵減少，默許為：0.050m;④設置好后按“設置”鍵保管并進入下一參數“SPAN”，此時設置總高度，按“開關”鍵增加，“校零”鍵減少，默許為：2.300m;⑤按“設置”鍵保管并退出，進入檢測狀態。進入通訊參數設置（密碼通常為：“0485”）：a.按“設置”鍵，儀表顯現“-KEY-”;b.按“開關”鍵4次，顯現“0004”，再按“校零”鍵向左移動一位，此時顯現：“0040”;c.同b步，使顯現“0485”;d.按“設置”鍵，儀表進入通訊設置方式。
設置內容如下：①儀表顯現“BPS”：此時設置儀表的通訊波特率，按“開關”鍵將選擇的波特率顯現出來;可以選擇的參數有：19200、9600（默許）、4800、2400;②儀表顯現：“Addr”：此時設置儀表的通訊地址，按“開關”鍵將通訊的地址顯現出來;地址從00～49（默許為1），同一接納終端中*多銜接50臺無線儀表并運用同樣的波特率;③設置好后按“設置”鍵保管并進入檢測狀態。
留意：①按鈕為輕觸式按鈕，客戶只需運用產品所配置的工具悄然按下按鈕即可，切不可對按鈕施加鼎力;②每次按下按鈕之間的時間間隔不能超越10秒，否則，該次設置無效;③遷零位，遷滿度必需在有效量程內中止。
磁致伸縮液位計應用范圍
◆電廠：蓄水池、廢氣凈化罐、油箱等
◆油田：原油或廢品油儲罐、三相分別器、沉降罐、污水罐(池)等
◆石化：輸油管道、蒸餾塔、濃縮罐、液化氣罐、氨水罐、煉油廠油庫等
◆化工：蒸餾塔、氨水罐、有毒液體罐、等
◆水和水處置：蓄水池、污水池、水處置罐、沉淀池、消化塔等
◆其他：食品、制藥、環保、造紙等行業
磁致伸縮液位計特性
◆多功用：可單獨或同時丈量液面、界面位置
◆高精度：丈量精度±0.8mm或0.01%FS(較大者)
◆適用范圍廣：安裝方式靈活多樣化。
◆輸出方式：可現場指示和遠程電信號輸出
◆低功耗：兩線制回路4-20mA輸出，LCD顯現
以上對磁致伸縮液位計原理和特性做了簡單引見，本文以下內容將對磁致伸縮液位計應用做細致引見，希望儀表工閱讀本文后對磁致伸縮液位計在現場的安裝和運用有深化了解。
1、磁致伸縮液位計探頭方式
磁致伸縮液位計通常有桿式探頭和纜式探頭兩種，配合不同浮子可丈量液面或界面。
①探頭為桿式探頭，配合不同的浮子可丈量液面或界面。***大長度4m。
磁致伸縮液位計丈量液位
②探頭為桿式探頭，可配雙浮子同時丈量液面和界面。***大長度4m。
磁致伸縮液位計丈量界面
③探頭為纜式探頭，配合不同的浮子可丈量液面或界面。***大長度20m。
纜式磁致伸縮液位計丈量液位

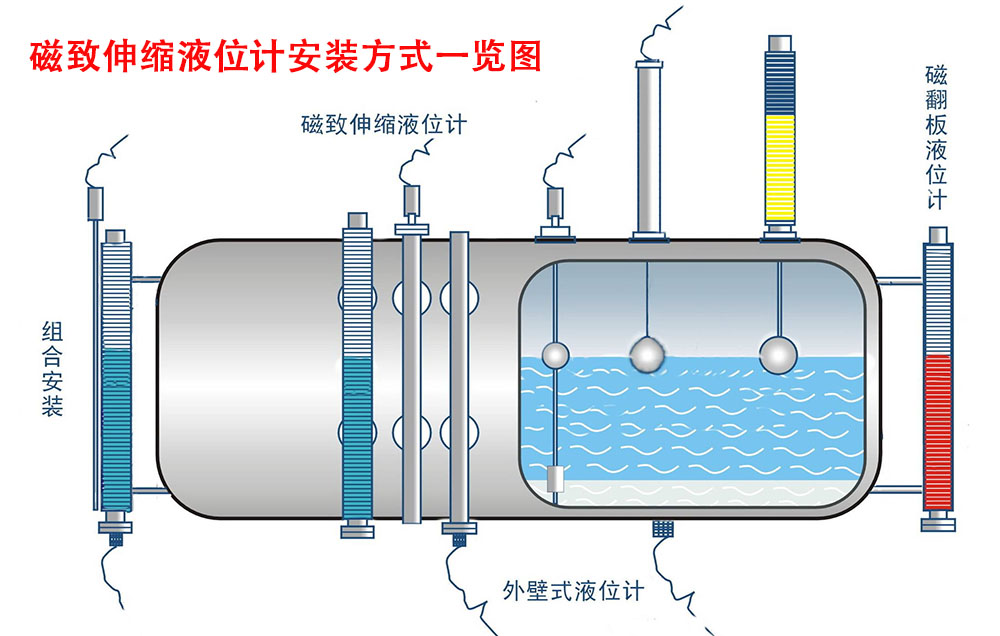

2、磁致伸縮液位計安裝方式及結構
磁致伸縮液位計可以和外浮筒或外浮筒+磁翻板組合成若干安裝方式，既便于安裝維護，又可配合現場翻板顯現，完成現場和遠程雙輸出。探頭有多項參數可選，其中包括：安裝型式、銜接方式、探頭安裝型式、端部結構等。
①探頭桿和磁翻板的安裝
◆關于探頭外綁式安裝的探頭結構，探頭桿通常固定在銜接結構對面的位置，如下圖。
探頭外綁式安裝的探頭結構
◆當需求磁翻板時，磁翻板通常會固定在銜接結構對面的位置，此時探頭桿會移動到浮筒左右兩側的任一位置，如下圖。
探頭桿會移動到浮筒左右兩側的任一位置
②磁致伸縮液位計探頭頂部插入+側/側安裝方式
圖a、銜接方式：法蘭銜接，底部結構：端蓋+堵頭
圖b、銜接方式：卡盤銜接，底部結構：盲法蘭
圖c、銜接方式：焊接，底部結構：短管+排污閥
留意：銜接方式和端部結構沒有必然的對應關系。
③磁致伸縮液位計探頭底部插入+側/側安裝方式
圖d、頂部結構：端蓋+堵頭
圖e、頂部結構：盲法蘭
圖f、頂部結構：封鎖式
此結構不利于排污、維護。所以當運用探頭倒置時，舉薦“探頭倒裝外綁式安裝”。
④圖g為磁致伸縮液位計探頭頂部插入+頂/側安裝
⑤圖h為磁致伸縮液位計探頭底部插入+側/底安裝
⑥圖i為磁致伸縮液位計探頭頂部插入+頂裝式安裝+磁翻板顯現
⑦圖j為磁致伸縮液位計探頭頂部插入+側/側安裝+磁翻板顯現
注：⑥和⑦兩種安裝方式適用于丈量位置較低的場所。
⑧圖k磁致伸縮液位計探頭倒裝外綁式+底裝式插入安裝+磁翻板顯現
⑨圖l磁致伸縮液位計探頭倒裝外綁式+側/側安裝安裝+磁翻板顯現
注：⑧和⑨安裝方式探頭安裝型式均為探頭倒裝外綁式安裝。此兩種安裝方式適用于丈量位置較高的場所。底部選用端蓋+堵頭結構或盲法蘭結構等，有利于排污、維護。
探頭正裝外綁式安裝 探頭正裝外綁式安裝 探頭倒裝外綁式安裝
10圖m為探頭正裝外綁式安裝
?圖n為探頭正裝外綁式安裝
?圖o為探頭倒裝外綁式安裝
廠家會根據頂部結構選擇正裝型式
側裝式，側-側安裝，探頭頂部插入
上圖為磁致伸縮液位計配磁翻板顯現表示圖。
?圖p為側裝式，側-側安裝，探頭頂部插入
?圖q為側裝式，側-側安裝，探頭頂部插入安裝，底部端蓋+堵頭結構的兩個視圖
?圖r為側裝式，側-側安裝，探頭正裝外綁式安裝，頂部封鎖式，底部排污閥結構的表示圖
磁致伸縮液位計典型應用
1、磁致伸縮液位計用于有攪拌、泡沫的容器的液位丈量
磁致伸縮液位計用于有攪拌、泡沫的容器的液位丈量
當應用于存在攪拌、泡沫的場所，液面動搖和泡沫會對丈量產生影響。此時舉薦運用頂裝式探頭，或探頭加裝護筒。
2、磁致伸縮液位計用于小尺寸容器的液位丈量
磁致伸縮液位計用于小尺寸容器的液位丈量
◆當待丈量的容器較小時，運用側-側銜接方式會使有效丈量范圍減少。此時運用側-底或頂-側銜接方式，可有效增加丈量范圍。
◆當過程溫度較高時，應留意保溫，如右側圖，可運用保溫棉保溫，或運用電伴熱、蒸汽伴熱保溫。
3、磁致伸縮液位計用于埋地罐的液位丈量
磁致伸縮液位計用于埋地罐的液位丈量
“埋地罐”在此包括主體埋入公開的容器和側面因被包覆而不能安裝儀表的容器。此類容器的丈量，簡單的應用可運用桿式探頭和纜式探頭。如需求現場顯現，需求運用帶磁翻板+頂裝式插入安裝型式
4、磁致伸縮液位計用于吊頂罐、懸空罐的液位丈量
磁致伸縮液位計用于吊頂罐、懸空罐的液位丈量
當待丈量容器位置較高，不易安裝、調試、維護儀表且現場顯現有困難時，舉薦運用磁翻板+底裝式插入安裝型，或磁翻板+底裝式側-側安裝型。
磁致伸縮液位計安裝方式和典型應用的**學問就分享到這里。不知道大家能否留意到：別離現場工況和這些安裝應用圖例再去中止磁致伸縮液位計選型時是不是有豁然開朗的覺得，選型就是簡單地把圖例轉換為響應型號即可！
