TDS旋進旋渦流量計選型、安裝以及使用方法
來源：江蘇騰泰儀表科技有限公司
瀏覽：-1605
發布日期：2021-06-05
為了使旋進旋渦流量計能工作在正常狀態，裝置運用人員必需理解所裝流量計的詳細構造、特性以及流量信號的轉換，理解信號傳輸過程中各環節的作用，按產品請求停止裝置運用。普通來說旋進旋渦流量計裝置運用應留意以下幾點
1、選擇合理的裝置場所
裝置場所應避開強電力設備，高頻設備、強電源開關設備。避開高溫?zé)嵩春洼椛錈嵩从绊?，避開高溫和強腐蝕氛圍影響。避開激烈振動并且裝置、布線、維修便當。在傳感器上游和下游，必需消弭由于過長的管道所產生的震動。
2、旋進旋渦流量計普通請求程度裝置，被測流體的流向應與殼體上指 示流向的箭頭分歧。也可垂直裝置，當材質裝置時，氣體流向必需自上而下。
3、旋進旋渦流量計對前后直管段的請求較低，原理上允許 流量計前后不需求直管段，但普通請求儀表前有3DN 長度的直管段，儀表后有1DN長度的直管段。特殊狀況請求5DN和3DN長度。 當單彎管或雙彎管的彎管半徑大于1.8DN時，流量計前后能夠不要直管段。
4、丈量氣體或蒸汽時可采用溫度度壓力補償。
5、當被測氣體中含有雜質時，應在流量計前端裝置裝過濾器或過濾網，但仍應保證儀表前的直管段請求。
6、管道較長，可能發作振動時，應在流量計上游和下游裝置固定支架，避免管道振動。依據經歷，流量丈量值易受氣流 脈動和壓力變化影響。
二、旋進旋渦流量計選型維護
任何一類計量儀表都具有其特殊性，智能式旋進旋渦流量計也不例外。為了讓該種儀表可以更好地效勞于流量計量工作，來自于消費現場的理論經歷標明，以下幾個方面的留意事項應當惹起有關管理及運用部門的足夠注重。
1、注重流量計選型 在曾經選定了儀表品種（比方，智能式旋進旋渦流量計）的狀況下，緊接著就是對儀表規格及其配套元件的選擇至關重要。一句話，選好才干用好。為此，在選型過程中應把握住兩條根本準繩；即：一要保證運用精度，二要保證消費平安。要做到這一點，就必需落實三個選型參數，即近期和遠期的大、小及常用瞬時流量（主要用于選定儀表的大小規格）、被測介質的設計壓力（主要用于選定儀表的公稱壓力等級）、工作壓力（主要用于選定儀表壓力傳感器的壓力等級）。
2、停止用前標校 一方面，思索到目前對這類儀表的現場檢定還存在這樣那樣的艱難。另外，假如置辦的企圖又是準備將該這種儀表運用于比擬重要的計量場所，比方大流量的貿易計量或計量糾葛比擬突出的丈量點，并且運用現場也不具備流量在線標校條件，那么在這種狀況下，僅憑購置時由消費廠家提供的一紙出廠合格證明就隨便斷定該表全部性能合格，那就有些為時過早。因而，為了確保儀表在今后的工作過程中其丈量結果的牢靠與精確，就有必要在正式裝置前將其送往具有這方面檢定才能及質的部門停止一次全流量范圍內的系統檢定。
3、搞好工藝裝置 固然該種儀表對工藝裝置及運用環境沒有太多的特殊請求，但任何一類流量丈量儀表都有這樣一種共性，即盡可能防止振動及高溫環境隨離流態干擾元件（如緊縮機、別離器、調壓閥、大小頭及匯管、彎頭號）、堅持儀表前后直管段內壁潤滑平直、保證被測介質為干凈的單相流體等。
4、增強后期管理 該種儀表固然具有多種自動處置功用和微功耗的特性，但投運之后仍需增強管理。比方，為了保證儀表長期工作的精確性、牢靠性（防止不測停運和數據喪失），就應定期停止系統標校（每 1”～2 年）、抄錄表頭數據（每天或每周）、改換介質參數（每月或每季）以及不定期查看電池情況、檢查儀表系數及鉛封等。
5、留意內部維護 假如由于氣質臟污或其它緣由需求對儀表的丈量腔體及其構件停止定期檢查或清洗，那么有一點則必需特別留意：關于同規格的旋進旋渦流量計，其旋渦發作體、導流體等中心組件不能互換，否則，須重新標定儀表計量系數并對其配帶的溫度及壓力傳感器停止系統校正。
2、定標脈沖信號（與IC卡控制器連接）
3、RS485通訊方式

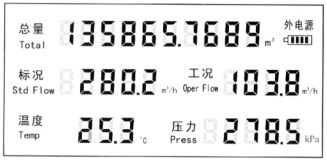

1、總量(規范體積)*小可保存小數后4位，小數點自動進位，十位溢出后自動清零。
2、總量（規范體積）*小保存小數后2位，*大值為99999m3/h,當超出時，示值呈現閃爍, 此時實踐值為示值的10倍。
3、溫度示值范圍為-30.0℃～+150.0℃。
4、壓力示值*小可保存一位小數，*大值為99999kPa,即99.999MPa。

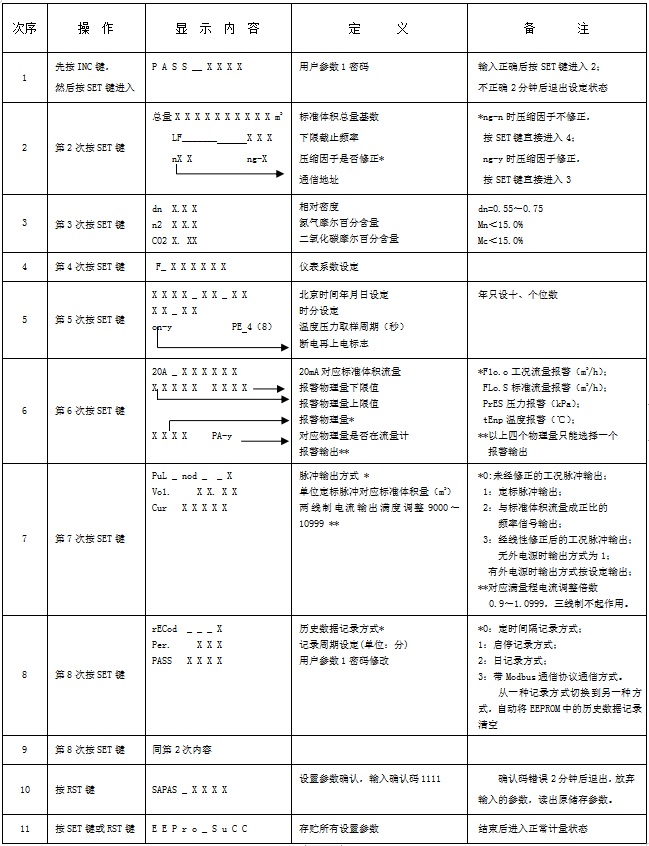

二、TDS旋進流量計用戶參數的設定
1、流量計各參數用戶不得隨意更改參數。
2、設定辦法：
表頭內按鍵參數設置：翻開前蓋，在表頭組件左下角上可見按鍵排列如下圖。
依次按設置(SET)鍵選擇欲設定的參數，然后按(SHT)移位鍵，選擇欲修正的字位，該位即不停閃爍，再按INC鍵使該位為預定值，待全部參數設定終了后，再按復位(RST)鍵，輸入確認碼1111，再按RET鍵或RST鍵即退出設定狀態，進入正常工作狀態。
留意事項：(1)參數設置時，只要在*后屏幕呈現EEPro_suCC后進入正常計量狀態才正確存入，否則設置無效。
(2)設置時掉電將不能保管設置值。

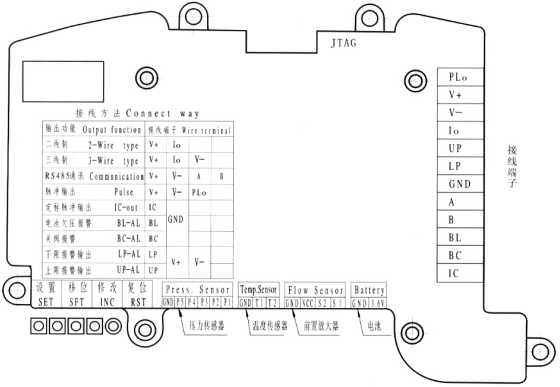

三、流量積算儀內部接線方式
1、外輸引線標志、功用和套管（或芯線）顏色如下：
LP — 下限報警輸出（OC輸出）； UP — 上限報警輸出(OC輸出）；
BC — 關閥信號輸出； BL — 電池欠壓報警輸出；
GND — 補償儀內部電路地（電池負極）； IC — 定標脈沖輸出(至IC卡控制器)
V+ — 外電源正極（+24V或+5V），紅色； V - — 外電源負極，黑色；
A — RS485通訊線A，白色； B — RS485通訊線B，黃色；
PLo — 脈沖輸出，蘭色； Io — 4mA～20mA輸出，綠色。
、內部傳感器接線(引線均已接好，請勿隨意更動)
（1）壓力傳感器
P1 — 傳感器電源鼓勵端，黑色； P2 — 傳感器信號輸出正端，紅色；
P3 — 傳感器信號輸出負端，藍色； P4 — 傳感器電源鼓勵負端1，黃色；
P5 — 傳感器電源鼓勵負端2，白色； GND — 壓力傳感器屏蔽線。
注：四線制傳感器P5空。
（2）溫度傳感器
T1、T2 — 溫度傳感器信號線； GND — 溫度傳感器屏蔽線。
d.前置放大器
S1 — 前置放大器信號線，藍色； S2 — 前置相位電壓線，白色；
VCC — 前置放大器電源線，紅色； GND — 前置放大器地線，黑色。

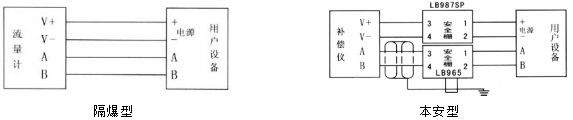

四、系統接線圖
1、脈沖信號輸出( 工況脈沖信號、與規范體積流量成正比的頻率信號)
2、定標脈沖信號（與IC卡控制器銜接）
3、RS485通訊方式
