渦街流量計安裝方法以及在測量過熱蒸汽、飽和
來源：江蘇騰泰儀表科技有限公司
瀏覽：-1762
發布日期：2021-06-22

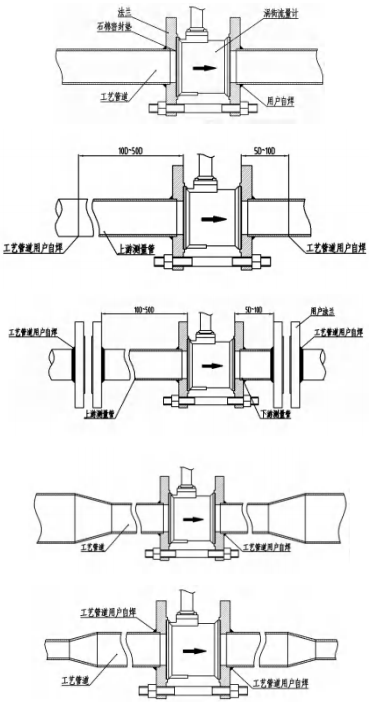

二、渦街流量計的裝置
1、按啟齒尺寸的請求在管道上啟齒，且使啟齒的位置滿足直管段的請求。
2、將銜接上法蘭的整套流量計放入開好口的管道中。
3、對法蘭與管道停止點焊定位。?
4、將流量計取下，把法蘭按請求焊接好，并清算管道內一切凸出局部。
三、渦街流量計裝置留意事項
1、流量計*好裝置在室內，若須裝置在室外時，應有防止直射陽光和避免雨淋的措施。
2、流量計應防止裝置在有強磁場干擾，空間小和維修不便當?shù)膱?chǎng)所。
3、流量計應防止裝置在溫度較高、受設備熱輻射或含有腐蝕性氣體的場所，若須裝置時，?須有隔熱通風措施。?
4、流量計應防止裝置在有機械振動的管道上，若須裝置時，必需采取減震措施，可加裝?軟管過渡，或在流量計上下游2DN處加裝管道固定支撐點并加防震墊。
5、法蘭與管道點焊定位后應卸下流量計，不能帶著流量計焊接。

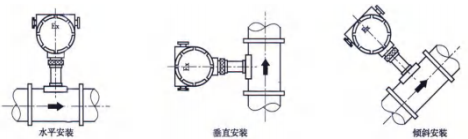

6、流量計能夠在沿管道軸線垂直方向上360°恣意裝置。*佳裝置方式∶低溫介質表?xiàng)U?垂直空中裝置;高溫介質表?xiàng)U平行空中裝置。?
7、由于管道的下垂容易形成流量計與法蘭間的密封走漏，流量計應盡量防止裝置在架空?較長的管道上。若必需裝置時，須在流量計的上下游2DN處分別設置管道支撐點。
8、在丈量蒸汽的管道中，為了避免轉換器溫渡過高，儀表銜接桿至少一半不要保溫。
9、為了便當察看和接線，流量計的表頭在原有的位置上可停止360°旋轉，在調整好位?置后，把鎖緊螺母擰緊即可。為了避免水汽從鎖緊螺母處進入殼體，必要時須用防水膠帶把鎖緊螺母纏繞密封好。
10、銜接流量計的屏蔽電纜走向，應遠離有強電磁場干擾的場所，**不允許與高壓電纜?一同敷設。屏蔽線應盡量縮短，且不得盤卷，以減少散布電感，*大長度不超越500米。?
11、接線時先擰開表殼后蓋，將信號線從防水接頭送入。將防水?接頭擰緊，并保證線纜在進入防水接頭之前必需向下壓彎，以確保水不會順著線纜進入殼體內。
渦街流量計是速度式流量計，丈量的是工作狀態下的體積流量。如按體積流量選表，應把客戶提供的質量流量換算成工作狀態下的體積流量，再對照體積流量參數肯定所選儀表的通徑。
渦街流量計丈量過熱蒸汽和飽和蒸汽
1、過熱蒸汽
蒸汽是比擬特殊的介質，普通狀況下所說的蒸汽是指過熱蒸汽。過熱蒸汽是常見的動力能源，常用來帶動汽輪機旋轉，進而帶動發電機或離心式緊縮機工作。過熱蒸汽是由飽和蒸汽加熱升溫取得，其中絕不含液滴或液霧，屬于實踐氣體。過熱蒸汽的溫度與壓力參數是兩個獨立參數，其密度應由這兩個參數決議?？捎蛇^熱蒸汽密度表查得。
渦街流量計丈量過熱蒸汽在經過長間隔保送后，隨著工況（如溫度、壓力等）的變化，特別是在過熱度不高的狀況下，會由于熱量損失溫度降低而使其從過熱狀態進入飽和或過飽和狀態，轉變成為飽和蒸汽或帶有水滴的過飽和蒸汽。飽和蒸汽忽然大幅度減壓，液體呈現絕熱收縮時也會轉變成為過熱蒸汽，這樣就構成汽液兩相流介質。
2、飽和蒸汽
渦街流量計丈量未經過熱處置的蒸汽稱為飽和蒸汽。它是無色、無味、不能熄滅又無腐蝕性的氣體。飽和蒸汽中液滴或液霧的含量反映了蒸汽的質量，普通用干度這一參數來表示。蒸汽的干度是指單位體積飽和蒸汽中干蒸汽所占的百分?jǐn)?shù)。
飽和蒸汽具有如下特性：
①飽和蒸汽的溫度與壓力之間逐個對應，二者之間只要一個獨立變量。
②飽和蒸汽容易凝結，在傳輸過程中如有熱量損失，并招致溫度與壓力的降低。嚴厲來說，飽和蒸汽或多或少都含有液滴或液霧的雙相流體，所以，不同狀態下不能用同一氣體狀態方程式來描繪。
③精確計量飽和蒸汽流量比擬艱難，由于飽和蒸汽的干度難以保證，普通流量計都不能精確檢測雙相流體的流量，蒸汽壓力動搖將惹起蒸汽密度的變化，渦街流量計示值產生附加誤差。所以在蒸汽計量中，必需設法堅持渦街流量計丈量點處蒸汽的干度以滿足請求，必要時還應采取補償措施，完成精確的丈量。
