靜壓式液位變送器的安裝方式與日常維護
來源：江蘇騰泰儀表科技有限公司
瀏覽：-1733
發布日期：2021-06-23
靜壓式液位變送器的安裝方式
一、靜壓式液位變送器概述
一、靜壓式液位變送器概述
TT-DBS50型靜壓式液位變送器，選用進口傳感器作為中心感測元件，經過感受液體的壓強，得出相應液位高度，并轉換成 4~20mA 的標準電流信號輸出，傳送給二次儀表，完成工業過程的自動控制。
TT-DBS50型靜壓式液位變送器有線纜投入式、桿式、螺紋式、法蘭式、普遍應用于各種場所的啟齒容器，根據現場懇求，可提供普通型、本安防爆型。
二、靜壓式液位變送器尺寸及接線圖

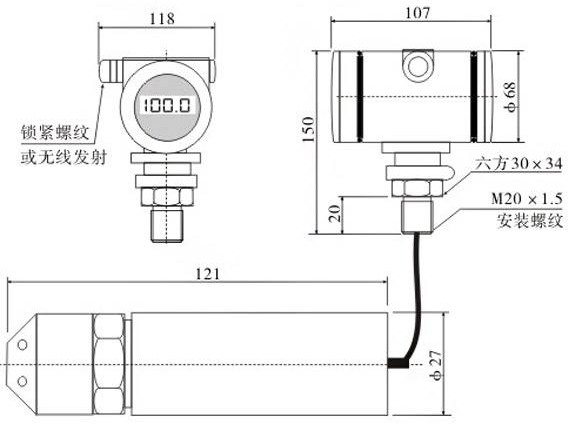

1、靜壓式液位變送器尺寸

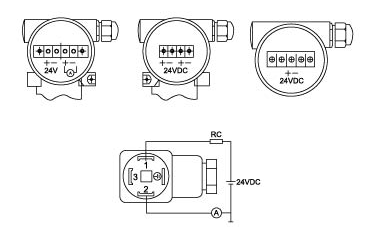

2、靜壓式液位變送器接線圖

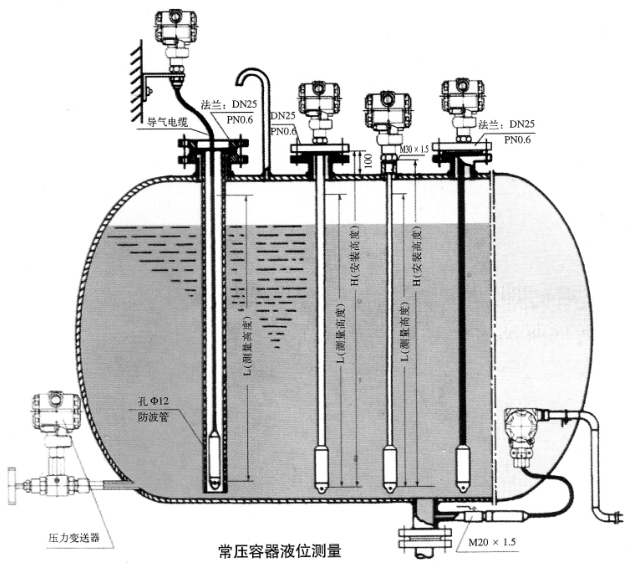

三、靜壓式液位變送器簡易安裝圖
四、靜壓式液位變送器安裝運用留意事項
1、翻開包裝檢查量程范圍與原訂貨參數能否一樣，未經天信儀表有限公司同意，切勿恣意拆卸、遏止碰撞觸摸傳感器隔離膜片。
2、被測介質嚴禁結晶，當環境溫度較低時，變送器如不運用應將其拆下，以防結晶損壞膜片。
3、當介質溫度較高時，應采取隔離裝置。
4、安裝位置避免劇烈震動和沖擊，如震動較大可遠傳引壓。
5、介質中如有較大雜質時，應選法蘭取壓，或加過濾裝置。
6、安裝位置晝遠離大功率的電器設備，以防干擾。
7、變送器可垂直、傾斜或水平裝在罐體、槽內，應留意不讓泥沙埋沒或堵塞膜片；
8、在介質動搖較大的場所，應采取固定措施，如采用孔φ12的防波管；
9、導氣電纜除除作為電源和信號轉換外，主要為引入大氣補償用，安裝時留意不要挾持過緊，折彎過銳；
10、殼體垂直安裝在罐體上方或左近的支架上，應保證防曬透氣，安裝位置應便于接線與調校。
靜壓投入式液位計是一種可以順應于多種液體丈量環境的液位計，其安裝與運用較為便當簡單，丈量效果好，關于用于有雜質的介質，或運用于有較多污垢和雜物的液體中，則需求留意其日常的清算與維護，只需保證了正確的安裝及清洗步驟，才干夠保證其穩定的運轉與數據的準確。因此正確的維護是日常運用中不可缺少的環節，安裝不當或者沒有定期清洗，一定會影響運用壽命或者運轉才干。
1、液位計露天安裝時，探極線不能暴露于容器外，以免雨天探極線著水呈現丈量誤差。
2、液位計的外殼或接線盒下部的不銹鋼過程銜接部件，必需可靠與容器外壁銜接（接地），其接觸電阻不能大于
3、在正常工作中，探極線在容器內不能有較大的擺動幅度，否則會呈現信號不穩定現象。
4、探極線安裝時，應盡量遠離容器內壁，z小距離不能<100mm。當受條件限制，距離<100mm時，探極線與容器的距離必需保證相對固定。
5、對單線軟探極，多余部分可經過過程聯接件上端拉出后剪掉，然后擰緊押金螺栓，而雙絞線探極，多余部分可盤扎在被測液面以上，不允許將多余部分盤繞在容器底部或有效丈量段。
6、在容器內有攪拌或液體可能產生大量氣泡時，為維護探極線和避免液體動搖及氣泡而產生的虛假液位，可在容器內裝置已內徑>80mm金屬或非金屬管，管的下端應啟齒獲流進液孔，液面以下留排氣孔，運用金屬管時，應保證探極線在管內位置相當穩定，必要時對探極線加支撐拉直。
7、運用中發現異常，應關掉電源，中止運用，中止檢查或直接向企業技術部。
8、接供電電源時應嚴厲按照工廠提供的產品安裝接線說明中止銜接。
9、液位變送器運輸、儲存時應恢恢復包裝，存放在陰涼、單調、通風的庫房?jī)?nèi)。
在一些水庫與河流，以及污水池的液位丈量中，由于靜壓投入式液位計的探頭全部浸于液體介質中，介質中的一些臟污雜質吸附或纏繞于探頭之上在所難免，假設構成取壓孔的堵塞，便會帶來取壓不準確，壓力無法有效傳導，經過靜壓投入式液位計的工作原理我們知道，液位計是經過丈量液體的中壓力來間接丈量介質的液位高度的，因此在這類水體或液體介質中的日常強迫措施清洗工作十分的必要。靜壓靜壓投入式液位計清洗步驟包括以下幾點內容：
1、每個月清洗一次。
2、清洗時先翻開投入式水位儀鐵管的旋帽,警惕拿出液位計;再將液位計上附著的雜物（比如水草，浮游生物等）消滅掉。
3、清潔水位計引壓孔時，可運用三氯乙烯或酒精注入引壓孔到其高度二分之一處浸泡5分鐘左右，然后細微晃動、重復多次，直到清洗干凈位止。遏止運用任何用具清洗引壓孔，以免損壞敏感芯子感壓膜片。
4、清潔變送器壓力接口和引壓孔時，忌用硬渡過大的刷子或金屬工具，以避免損傷敏感芯子及壓力接口螺紋。
5、清洗終了后將液位計慢慢的放回鐵管中，覺得已放置鐵管的低部，將旋帽安裝回原處即可。在卸下清洗后重新安裝百度排名優化，因安裝深度會有肯定的變動，必需再次比照水閘統一水位當時的水位表尺，對二次儀表的檢測值中止矯正，以確保采樣數據的***性。
其實不只僅是靜壓投入式液位計需求維護和頤養，其他型號的液位計也需求及時維護和頤養。
