渦街流量計的技術參數及接線方式
來源：江蘇騰泰儀表科技有限公司
瀏覽：-1209
發布日期：2021-06-24
渦街流量計的技術參數
TT-LU系列渦街流量計是一種新型流量?jī)x表，它采用了新一代流量傳感器，具有其它流量計不可兼得的許多優點，與國內外同類產品相比具有許多新特點。它是根據流體中插入物體所產生的旋渦個數與流速成比例制成的。然后再把旋渦產生壓力的變化作為應力的變化而進行檢出，輸出與流量成正比的4～20mA電流脈沖或直流電流輸送到接收儀表。
TT-LU系列渦街流量計是一種新型流量?jī)x表，它采用了新一代流量傳感器，具有其它流量計不可兼得的許多優點，與國內外同類產品相比具有許多新特點。它是根據流體中插入物體所產生的旋渦個數與流速成比例制成的。然后再把旋渦產生壓力的變化作為應力的變化而進行檢出，輸出與流量成正比的4～20mA電流脈沖或直流電流輸送到接收儀表。
TT-LU渦街流量計詳細參數：
| 產品圖片 |
 |
 |
 |
||
| 儀表型號 | LU | LU | LU | LU | LU |
| 信號輸出 | 脈沖 | 4-20mA | 無 | 4-20mA | 可選4-20mA/脈沖 |
| 供電電源 | +24VDC±15% | +24VDC±15% | 鋰電池 | 24VDC±15% | 24VDC±15%+鋰電池 |
| 精度等級 |
液體：1.0級 氣體或蒸汽：1.5～1.0級 |
液體：1.0級 氣體或蒸汽：1.5～1.0級 |
液體：1.0級 氣體或蒸汽：1.5～1.0級 |
||
| 測量范圍 | 標準量程 | 標準量程或擴展量程 | 標準量程或擴展量程 | ||
| 顯示器 | 無 | 有 | 有 | ||
| 溫壓補償 | 無 | 無 | 有 | ||
| 通訊接口 | 無 | 無 | RS485 | ||
| 實時記錄 | 無 | 無 | 有 | ||
| 儀表材質 | 304或316L不銹鋼 | 304或316L不銹鋼 | 304或316L不銹鋼 | ||
| 防爆等級 | ExdIIBT6或ExiaIICT4 | ExdIIBT6或ExiaIICT4 | ExdIIBT6或ExiaIICT4 | ||
| 防護等級 | IP65 | IP65 | IP65 | ||
| 整機功耗 | < 1W | < 1W | < 1W | ||
| 儀表通經 | DN15～DN300 | DN15～DN300 | DN15～DN300 | ||
| 安裝方式 | 法蘭安裝 | 法蘭安裝 | 法蘭安裝 | ||
| 介質溫度 |
-40℃～250℃或 -40℃～350℃ |
-40℃～250℃或 -40℃～350℃ |
-40℃～250℃或 -40℃～350℃ |
||
| 環境溫度 | -20℃～60℃ | -20℃～60℃ | -20℃～60℃ | ||
TT-LU渦街流量計技術參數：
| 執行標準 | 渦街流量計（JJG1029-2007） |
| 儀表口徑 | 15、20、25、32、40、50、65、80、100、125、150、200、250、300 |
| 公稱壓力（Mpa） | 1.6Mpa、2.5Mpa、4.0Mpa（其他可訂制） |
| 精度等級 |
液體：±1% 氣體或蒸汽：±1.5%、±1% |
| 量程比 | 1:10；1:15；1:20 |
| 傳感器材質 | 304不銹鋼、316（L）不銹鋼等 |
|
使用條件 |
介質溫度：-40℃～+250℃、-40℃～+320℃ 環境溫度：-20℃～+60℃ 相對濕度：5%～95% 大氣壓力：86Kpa～106 Kpa |
| 信號輸出功能 | 脈沖信號、4～20mA信號 |
| 通訊輸出功能 | RS485通訊輸出、HART協議等 |
| 工作電源 |
|
| 信號線接口 | 基本型：豪斯曼接頭或自帶三芯線纜；防爆型：內螺紋M20×1.5 |
| 防爆等級 | ExiaIICT5或ExdIIBT6 |
| 防護等級 | IP65或更高（可訂制） |
TT-LU渦街流量計測量范圍及工作壓力：
|
儀表口徑 （mm） |
液體測量范圍 （m3/h） |
氣體測量范圍 （m3/h） |
連接方式 |
耐壓等級 （Mpa） |
| DN15 | 1.2-6.2 | 5-25 | 法蘭夾裝/法蘭連接 | 2.5/1.6 |
| DN20 | 1.5-10 | 8-50 | 法蘭夾裝/法蘭連接 | 2.5/1.6 |
| DN25 | 1.6-16 | 10-70 | 法蘭夾裝/法蘭連接 | 2.5/1.6 |
| DN32 | 1.9-19 | 15-150 | 法蘭夾裝/法蘭連接 | 2.5/1.6 |
| DN40 | 2.5-26 | 22-220 | 法蘭夾裝/法蘭連接 | 2.5/1.6 |
| DN50 | 3.5-38 | 36-320 | 法蘭夾裝/法蘭連接 | 2.5/1.6 |
| DN65 | 6.2-65 | 50-480 | 法蘭夾裝/法蘭連接 | 2.5/1.6 |
| DN80 | 10-100 | 70-640 | 法蘭夾裝/法蘭連接 | 2.5/1.6 |
| DN100 | 15-150 | 130-1100 | 法蘭夾裝/法蘭連接 | 2.5/1.6 |
| DN125 | 25-250 | 200-1700 | 法蘭夾裝/法蘭連接 | 1.6/1.6 |
| DN150 | 36-380 | 280-2240 | 法蘭夾裝/法蘭連接 | 1.6/1.6 |
| DN200 | 62-650 | 580-4960 | 法蘭夾裝/法蘭連接 | 1.6/1.6 |
| DN250 | 140-1400 | 970-8000 | 法蘭夾裝/法蘭連接 | 1.6/1.6 |
| DN300 | 200-2000 | 1380-11000 | 法蘭夾裝/法蘭連接 | 1.6/1.6 |
【 渦街流量計選型提示】
選購一體輸出型渦街流量計需詳細確定以下參數：
★ 管道管徑
★ 測量介質(若介質過 為蒸汽是熱蒸汽還是飽合蒸汽)
★ 工作溫度，壓力(工作狀態或標準狀態)
★ 安裝方 式(管道式或插入式)
★ 顯示方式(只輸出信號或智能型)
★ 電電源(24V或電池供電)
★ 輸出方式(4-20mA
★ 脈沖輸出或485通迅)
★ *大流量(工作狀態或標準狀態)
★ *小 流量
★ 常用流量
★ 需不需要防爆
渦街流量計的接線方式
一、渦街流量計結構形式
二、渦街流量計電氣接線

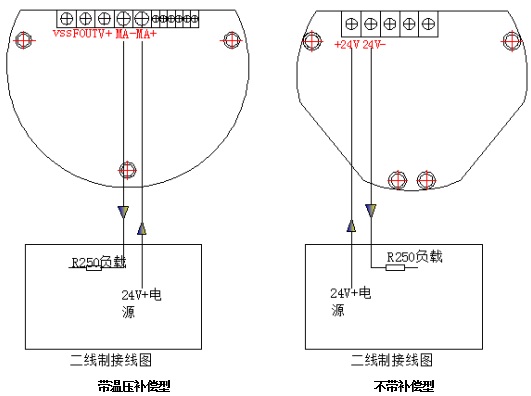

1、兩線制電流接線圖

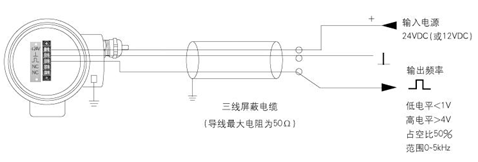

2、脈沖型電氣接線圖
脈沖輸出型渦街流量計與其他設備之間采用三線制傳輸，所需電源為24V±10%。輸出回路的*小負載電阻為10K，*大電容為0.22uF，屏蔽線的電阻必須小于50Ω。
一般情況下，連接線采用三芯屏蔽線RVVP3X0.5mm，屏蔽層應可靠地接在放大器盒內的接地螺絲上。
連接線不能與電力線平行排布在一起，至少間隔15CM以上，*好單獨穿行在金屬管子中，連線固定好，不能晃動。
“V+” 接電源“+”端（+12-24V）；“Fout”為脈沖輸出端；“Vss”接電源“-”端，此脈沖輸出必須在主電流回路供電的情況下使用，輸出為帶切除的光隔離脈沖，通常在標定和采集頻率和脈沖信號或運用報警功能時使用；輸出信號為含1K上拉電阻的集電極開路輸出。

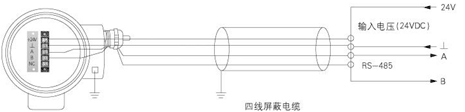

3、帶RS485通訊的電氣連接圖
輸出RS485的渦街流量計與其他設備之間連接線采用四線制的所需電源為24V±10%。
