橢圓齒輪流量計安裝使用和注意事項
來源：江蘇騰泰儀表科技有限公司
瀏覽：-1745
發布日期：2021-07-19
橢圓齒輪流量計安裝使用和注意事項
一、橢圓齒輪流量計安裝
1、裝置前應徹底清洗管道，并在流量計前裝置過濾器，以避免雜物進入流量計。被測液體含有氣體時，應裝置空氣別離器。
2、應留意必需把流量計的橢圓齒輪軸安成程度位置，即表盤與地平面垂直。調理流量和啟動，關閉的閥門應分別裝置在流量計的進出口端。
3、流量計殼體上箭頭指向應與被裝置管道的液體活動方向分歧。

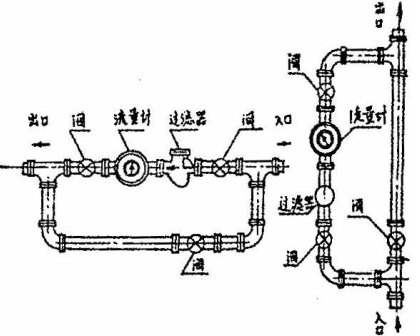

4、連續流程的管道，裝置流量計的程度管道應裝有旁路閥，以便定時清洗、檢修。在垂直管道上流量計，應裝在旁路管道中以避免雜物落入儀表內。
5、流量計在正確裝置的條件下，為便于讀數，可依據需求將計數器旋轉180°或90°。
二、橢圓齒輪流量計運用留意事項
1、嚴禁用水測試流量計。
2、啟動或中止時，啟閉閥門應遲緩，避免忽然沖擊，并應避免倒流。
3、流量計停止檢修時，不得將后蓋拆卸，以免重裝時產生精度變化而影響以便精確度。

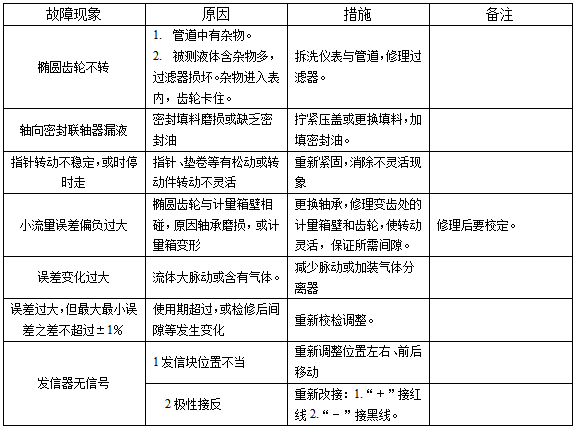

三、橢圓齒輪流量計常見故障和排除辦法
橢圓齒輪流量計在安裝前應清潔管道．若液體內含有固體顆粒，則必需在管道上游加裝過濾器；若含氣體應安裝排氣安裝。橢圓齒輪番量計對前后直管段沒有一定的請求。能夠程度或垂直裝置。安裝時，應使流量計的橢圓齒輪轉動軸與空中平行。
1儀表安裝的方向應使儀表殼體上所示箭頭方向與液體活動方向分歧，安裝位置應留意便于讀數。
2儀表盡量安裝在常溫場所，不要安裝在有害氣體及激烈熱輻射的場所，避免儀表計數器部分受損傷。
3儀表中的橢圓齒輪軸盡可能安裝成程度位置，即讀數盤應安裝成垂直位置(計數器正面與空中平行)以減少 橢圓齒輪與殼體之間的摩擦，降低零件的磨損。由于安裝位置不同，為了便于讀數，可將計數器(表頭)旋轉90°或180°。
4儀表安裝前，管道必需完整清洗，整個管路系統中，若無嚴厲的過濾安裝時，應在儀表前安裝過濾器，以防雜質進入表內。
5儀表應裝置在泵的入口端，流量調理閥應裝置在儀表的下游。運用時先翻開上游截止閥，然后遲緩開啟下游流量調理閥或截止閥。嚴禁忽然開啟或關閉。
6儀表在運用時，應使表內流滿液體。被測液體內不應混有氣體，否則測出氣和液的混合容積，使丈量不準，液體內混有氣體時，必需在儀表上游安裝氣體別離器。
7管道中的流量不應急劇增加或減少，應避免管道振動、水力沖擊和壓力急劇動搖等現象，否則將影響儀表正常工作。
8流量逾越規則*大流量時，橢圓齒輪隨著轉速進步而磨損增加、且壓力損失急劇增加，應防止運用。低于*小流量，雖仍能計量，但誤差增大。流量計的起動流量約為*大流量的2%正常工作流量*好為*大流量的70%-80%
9由于丈量高粘度液體時，普通均將液體加熱以降低粘度，然后在管道內流通(既帶保溫夾套型流量計)當儀表停用后，儀表內充溢的液體因冷卻而變粘，如再要啟用，必需用蒸汽或其他辦法在表體外部加熱，從而降低液體的粘度，待儀表內液體粘度降低后才干運用。否則粘液會咬住傳動零件，致使儀表損壞。
10被測液體溫度不應高于規則值，否則，儀表不能正常工作，以至?xí)ㄗ〔粍?，計?shù)器部分在高溫下容易損壞。液體溫度變化也會形成粘度影響的附加誤差。
11每臺儀表出廠時，均用0號柴油在室溫條件下標定，常溫下，油的粘度約為3mpa.如用戶運用的液體粘度與此相差較大時，需停止調正齒輪比或者流量系數。
12嚴禁掃線蒸汽和水經過儀表。
按照請求正確安裝后的橢圓齒輪番量計，運用時即可保證足夠的精度，通常累計值的精度可達0.5級，一種較為精確的流量計量儀表。但是假如運用時被測介質的流量過小，儀表的走漏誤差的影響就會突出，不能再保證足夠的丈量精度。因而，不同型號規格的橢圓齒輪番量計對*小運用流量有一允許值，只要當實踐被測流量大于該下限流量允許值時，丈量精度才干得到保證。
按照以上的橢圓齒輪番量計安裝留意事項，安裝終了后，運用橢圓齒輪番量計時，也是要留意的運用橢圓齒輪番量計要留意被測介質的溫度不能過高，否則不只會增加丈量誤差，而且有使齒輪發作卡死的可能。
為此，橢圓齒輪番量計在儀表所規則的運用溫度范圍內運用。暫時運用后的橢圓齒輪番量計，其內部的齒輪會被腐蝕和磨損，從而影響丈量精度。因而，要經常留意察看，并定期拆下停止檢查，若條件允許*好定期停止標定。
一、橢圓齒輪流量計安裝
1、裝置前應徹底清洗管道，并在流量計前裝置過濾器，以避免雜物進入流量計。被測液體含有氣體時，應裝置空氣別離器。
2、應留意必需把流量計的橢圓齒輪軸安成程度位置，即表盤與地平面垂直。調理流量和啟動，關閉的閥門應分別裝置在流量計的進出口端。
3、流量計殼體上箭頭指向應與被裝置管道的液體活動方向分歧。
4、連續流程的管道，裝置流量計的程度管道應裝有旁路閥，以便定時清洗、檢修。在垂直管道上流量計，應裝在旁路管道中以避免雜物落入儀表內。
5、流量計在正確裝置的條件下，為便于讀數，可依據需求將計數器旋轉180°或90°。
二、橢圓齒輪流量計運用留意事項
1、嚴禁用水測試流量計。
2、啟動或中止時，啟閉閥門應遲緩，避免忽然沖擊，并應避免倒流。
3、流量計停止檢修時，不得將后蓋拆卸，以免重裝時產生精度變化而影響以便精確度。
三、橢圓齒輪流量計常見故障和排除辦法
橢圓齒輪流量計在安裝前應清潔管道．若液體內含有固體顆粒，則必需在管道上游加裝過濾器；若含氣體應安裝排氣安裝。橢圓齒輪番量計對前后直管段沒有一定的請求。能夠程度或垂直裝置。安裝時，應使流量計的橢圓齒輪轉動軸與空中平行。
1儀表安裝的方向應使儀表殼體上所示箭頭方向與液體活動方向分歧，安裝位置應留意便于讀數。
2儀表盡量安裝在常溫場所，不要安裝在有害氣體及激烈熱輻射的場所，避免儀表計數器部分受損傷。
3儀表中的橢圓齒輪軸盡可能安裝成程度位置，即讀數盤應安裝成垂直位置(計數器正面與空中平行)以減少 橢圓齒輪與殼體之間的摩擦，降低零件的磨損。由于安裝位置不同，為了便于讀數，可將計數器(表頭)旋轉90°或180°。
4儀表安裝前，管道必需完整清洗，整個管路系統中，若無嚴厲的過濾安裝時，應在儀表前安裝過濾器，以防雜質進入表內。
5儀表應裝置在泵的入口端，流量調理閥應裝置在儀表的下游。運用時先翻開上游截止閥，然后遲緩開啟下游流量調理閥或截止閥。嚴禁忽然開啟或關閉。
6儀表在運用時，應使表內流滿液體。被測液體內不應混有氣體，否則測出氣和液的混合容積，使丈量不準，液體內混有氣體時，必需在儀表上游安裝氣體別離器。
7管道中的流量不應急劇增加或減少，應避免管道振動、水力沖擊和壓力急劇動搖等現象，否則將影響儀表正常工作。
8流量逾越規則*大流量時，橢圓齒輪隨著轉速進步而磨損增加、且壓力損失急劇增加，應防止運用。低于*小流量，雖仍能計量，但誤差增大。流量計的起動流量約為*大流量的2%正常工作流量*好為*大流量的70%-80%
9由于丈量高粘度液體時，普通均將液體加熱以降低粘度，然后在管道內流通(既帶保溫夾套型流量計)當儀表停用后，儀表內充溢的液體因冷卻而變粘，如再要啟用，必需用蒸汽或其他辦法在表體外部加熱，從而降低液體的粘度，待儀表內液體粘度降低后才干運用。否則粘液會咬住傳動零件，致使儀表損壞。
10被測液體溫度不應高于規則值，否則，儀表不能正常工作，以至?xí)ㄗ〔粍?，計?shù)器部分在高溫下容易損壞。液體溫度變化也會形成粘度影響的附加誤差。
11每臺儀表出廠時，均用0號柴油在室溫條件下標定，常溫下，油的粘度約為3mpa.如用戶運用的液體粘度與此相差較大時，需停止調正齒輪比或者流量系數。
12嚴禁掃線蒸汽和水經過儀表。
按照請求正確安裝后的橢圓齒輪番量計，運用時即可保證足夠的精度，通常累計值的精度可達0.5級，一種較為精確的流量計量儀表。但是假如運用時被測介質的流量過小，儀表的走漏誤差的影響就會突出，不能再保證足夠的丈量精度。因而，不同型號規格的橢圓齒輪番量計對*小運用流量有一允許值，只要當實踐被測流量大于該下限流量允許值時，丈量精度才干得到保證。
按照以上的橢圓齒輪番量計安裝留意事項，安裝終了后，運用橢圓齒輪番量計時，也是要留意的運用橢圓齒輪番量計要留意被測介質的溫度不能過高，否則不只會增加丈量誤差，而且有使齒輪發作卡死的可能。
為此，橢圓齒輪番量計在儀表所規則的運用溫度范圍內運用。暫時運用后的橢圓齒輪番量計，其內部的齒輪會被腐蝕和磨損，從而影響丈量精度。因而，要經常留意察看，并定期拆下停止檢查，若條件允許*好定期停止標定。
