插入式電磁流量計的安裝方法、注意事項和結構
來源：江蘇騰泰儀表科技有限公司
瀏覽：-1586
發布日期：2021-07-21
插入式電磁流量計的安裝方法、注意事項和結構要求
一、插入式電磁流量計產品概述
插入式電磁流量計是在管道式電磁流量計的基礎上發展起來的一種新型流量儀表，針對管道式電磁流量計在管道上安裝困難，費用大等缺陷，特別是采用帶壓開孔、帶壓安裝技術后，插入式電磁流量計可在不停水的情況下安裝，也可以在鑄鐵管道、水泥管道上安裝。
二、插入式電磁流量計裝置步驟
插入式電磁流量計傳感器裝置上游直管段不低于5D（D表示管徑），下游直管段不低于2D。
1、垂直裝置
傳感器插入管道時應與管道斷面的垂直直徑夾角小于5°，適用于丈量管道振動小的清潔介質。
2、傾斜裝置
其傳感器的軸線與被測管道的軸線夾角為45°，適用于大管徑且丈量介質中含有其它雜質的液體流量丈量，該裝置方式水阻小，不宜纏掛。
插入式電磁流量計傳感器插入點有兩種辦法：一是插入到被測管道的中心軸線上（即1/2倍的管徑）；二是插入到管道內壁為管道的1/4處。
三、插入式電磁流量計傳感器的裝置
1、清算被測管裝置底座的焊渣和毛刺。
2、關掉上游流量控制閥門或采用低壓供水。
3、將球閥裝置到裝置底座上，留意球閥的長空腔向上，檢查球閥能否能全開、全關，將壓緊螺紋座、壓緊螺母和橡膠密封圈裝置到球閥上，松開定位螺母，將傳感器插入桿經過球閥插入被測管道，同時應留意傳感器方向標志桿指向應和流體流向分歧。
4、傳感器插入管道時應與管道斷面的垂直直徑夾角應小于5°，適用于丈量管道振動小的清潔介質。4、然后關掉上游流量控制閥門或采用低壓供水。
5、將DN50球閥裝置到裝置底座上。留意球閥的長空腔向上，檢查球閥能否能全開全關、將壓緊螺紋座、壓緊螺母和橡膠密封圈裝置到球閥上。松開定位螺母。
6、將傳感器插入桿經過球閥插入被測管道，同時應留意傳感器方向標志桿指向應和流體流向分歧

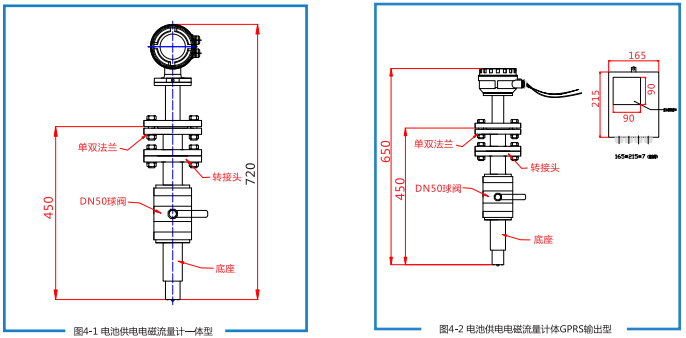

四、插入式電磁流量計結構組成
五、插入式電磁流量計安裝要求

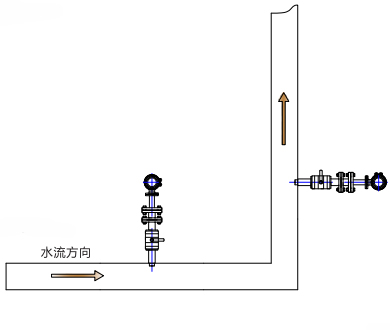

1、安裝位置要求
（1）選擇介質滿管位置；
（2）電極連線垂直水流方向；
（3）在水平管道上安裝時，垂直向上安裝或者垂直＜45°安裝；

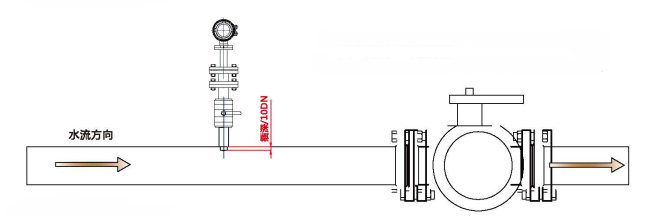

2、附近有閥門安裝要求
（1）閥門離儀表附近情況下，盡量安裝在儀表后側；
（2）閥門安裝在儀表前端的情況下，盡量離流量計＞20D

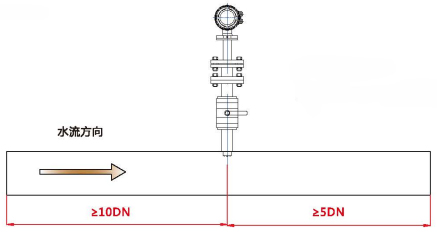

3、直管段要求
上游10倍口徑直管段，下游5倍口徑直管段，可正常測量。

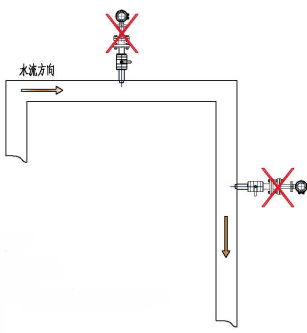

4、插入式電磁電磁流量計錯誤安裝
六、插入式電磁流量計留意事項
1、對直管段的請求
入口/出口直管段：入口應≥10×DN；出口應≥5×DN；
2、對接地點請求
為了使儀表牢靠的工作，進步丈量精度，不受外界寄生電勢的干擾/傳感器應有良好的接地，接地電阻小于10.（若金屬管道接地良好時，無須專設接地安裝）
3、對裝置位置請求
插入電磁流量計依據現場管路狀況不一，不加裝球閥的流量計，應在不帶壓倒管路上裝置（即不帶壓裝置可選擇不加裝球閥的流量計），在管道上開孔直徑50，準備把銜接焊管焊接在管道的開孔上；關于請求不時流裝卸或不允許介質溢出的場所，須加裝球閥，即選擇帶球閥構造的插入式電磁流量計；在管道上開孔直徑50，準備把銜接焊管焊接在管道的開孔上。
