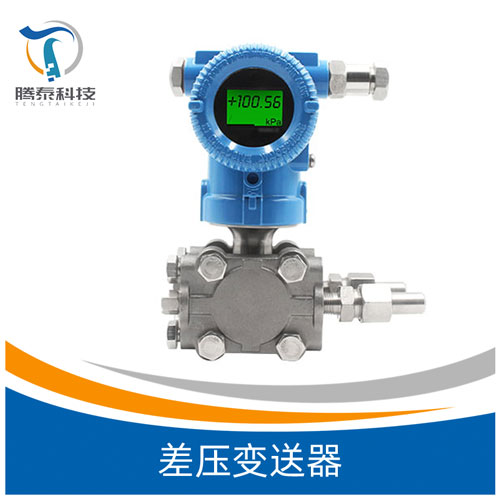

差壓變送器的基本分類選型要求以及安裝與調試
來源：江蘇騰泰儀表科技有限公司
瀏覽：-2277
發布日期：2021-07-22
差壓變送器的基本分類選型要求以及安裝與調試
一、差壓變送器分類
差壓變送器制造的構造上來分有普通型和隔離型。差壓變送器的丈量膜盒為一個，它直接感受被測介質的壓力或差壓；隔離型的丈量膜盒承受到的是一種穩定液（普通為硅油）的壓力，而這種穩定液是被密封在兩個膜片中間，直接承受被測壓力的膜片為外膜片，原普通型膜盒的膜片為內膜片，當外膜片上承受壓力信號時經過硅油的傳送原封不動的將外膜片的壓力傳送到了普通膜盒上，從而能夠測出外膜片所感遭到的壓力。
二、差壓變送器選型準繩
1、差壓變送器主要是針對特殊的被丈量介質設計和運用的，假如被測介質分開設備后會產生結晶，而運用普通型差壓變送器需求取出介質，會將導壓管膜盒室梗塞使其不能正常工作，所以必需選用隔離型。隔離型變送器通常作成法蘭式裝置，即在被測設備上啟齒使變送器裝置后它的感應膜片是設備壁的一局部，這樣它不會取出被測介質，普通也不會形成結晶和梗塞。
2、當被測介質需求結晶溫度較高時，可選用將膜片凸出的構造，這樣可將傳感膜片插入到設備內部，從而感應到的介質溫度不會降低，這樣丈量是有保證的，即選用插入式法蘭變送器。
3、差壓變送器有遠傳型和一體型之分。遠傳型即外膜盒與丈量膜盒之間用增強毛細管銜接，普通毛細管為3~5米，這樣外膜盒裝在設備上，內膜盒及變送器能夠裝置在便于維護的裝置支架上；另一種方式是外膜盒與變送器做成一體直接由法蘭裝置在設備上。關于隔離型壓力變送器它還能夠作成螺紋銜接型，即外膜盒或外彈性元件可在裝置螺紋的前面，只需在被測設備上焊接上內螺紋凸臺，便可將變送器直接擰到設備上，裝置十分便當。
三、差壓變送器選型
1、丈量范圍、需求的精度及丈量功用；
2、丈量儀外表對的環境，如石油化工的工業環境，有可熱（有毒）和爆炸風險氛圍的存在，有較高的環境溫度等；
3、被測介質的物理化學性質和狀態，如強酸、強堿、稀薄、易凝固結晶和汽化等工況；
4、操作條件的變化，如介質溫度、壓力、濃度的變化。有時還要思索到從開車到參數到達正常消費時，氣相和液相濃度和密度的變化；
5、被測對象容器的構造、外形、尺寸、容器內的設備附件及各種進出口料管口都要思索，如塔、溶液槽、反響器、鍋爐汽包、立罐、球罐等；
6、其它請求，如環保及衛生等請求；
7、工程儀表選型要有統一的思索，請求盡可能地減少規格種類，減少備品備件，以利管理；
8、實踐的工藝狀況：
（1）思索被測對象是屬于哪一類設備。如槽、罐類，槽的容積較小，丈量的范圍不會太大，罐的容積較大，丈量的范圍可能較大；
（2）要看介質的物化性質及干凈水平，**常規的差壓變送器及浮筒式液位變送器，還要對接觸介質局部的材質停止選擇；
（3）對有些懸浮物、泡沫等介質可用單法蘭式差壓變送器。有些易析出、易結晶的用插入式雙法蘭差壓變送器；
（4）對高黏度介質的液位及高壓設備的液位，由于設備無法開孔，可選用放射液位計來丈量；
四、差壓變送器的選型
1、差壓變送器要丈量什么樣的壓力：先肯定系統中要確認丈量壓力的*大值，普通而言，需求選擇一個具有比*大值還要大1.5倍左右的壓力氣程的變送器。在選擇變送器時，要充沛思索壓力范圍，精度與其穩定性；
2、什么樣的差壓介質：要思索的是壓力變送器所丈量的介質,黏性液體、泥漿會堵上壓力接口，溶劑或有腐蝕性的物質會不會毀壞差壓變送器；
3、差壓變送器需求多大的精度：精度普通為0.2%、0.1%和0.075%；
4、差壓變送器的溫度范圍：通常一個變送器會標定兩個溫度范圍，即正常操作的溫度范圍和溫度可補償?shù)姆秶！≌２僮鳒囟确秶侵缸兯推髟诠ぷ鳡顟B(tài)下不被毀壞的時分的溫度范圍，在超出溫度補范圍時，可能會達不到其應用的性能指標；
5、需求得到怎樣的輸出信號： mV 、V、 mA及頻率輸出數字輸出；
6、能否需求具備互換性的變送器：肯定所需的差壓變送器能否可以順應多個運用系統；
7、差壓變送器超時工作后需求堅持穩定度；
8、差壓變送器的封裝：變送器的封裝，特別常常容易疏忽是它的機架，但是這一點在以后運用中會逐步暴顯露其缺陷。在選購傳送器傳一定要思索到未來變送器的工作環境，濕度如何，會不會有激烈的撞擊或振動等；
五、差壓變送器裝置留意事項
在裝置運用差壓變送器前應細致閱讀運用闡明書,裝置時差壓接口不能泄露,確保量程及接線正確。壓力傳感器及變送器的外殼普通需接地，信號電纜線不得與動力電纜混合鋪設, 傳感器及變送器四周應防止有強電磁干擾。
1、認真閱讀產品闡明書，精確接線，留意產品不得發作接線錯誤；
2、差壓變送器應裝置在透風、枯燥、無蝕、陰涼及溫度變化較小之處。如露天裝置應加防護罩，防止陽光直照和雨淋，以防止產品機能降低或泛起毛??；
3、嚴禁隨意摔打、沖擊、拆卸、強力夾持或用尖利的用具捅引壓孔或金屬膜片；
4、留意維護產品引出電纜，電纜線接頭處務必密封，以免進水或潮氣影響整機機能及壽命，變送后端子引線要保證和大氣良好導通；
5、裝置時應在變送器和介質之間加載壓力截止閥，以便檢驗和避免取壓口梗塞而影響丈量精度，在壓力動搖范圍大的場所還應加裝壓力緩沖安裝；
6、丈量蒸汽或其它高溫介質時，留意不要使變送器的工作溫度超限，必要時，加引壓管或其它冷卻安裝銜接；
7、在丈量液體介質時，在加壓前一定要用截止閥排凈管道內的空氣，避免由于緊縮空氣所產生的高壓導傳感器過載；
六、差壓變送器外形尺寸
七、差壓變送器接線
普通差壓變送器是2線儀表，4～20mA信號，假如不遠傳只需接24V電壓+，-，假如需求遠傳需求組成回路，比方24V+接壓力表+，壓力表-接4～20mA+，4～20mA-接24V-就能夠
八、差壓變送器調試闡明
1、翻開壓力變送器接頭，擰下不銹鋼管，即可看到調零和滿程電阻器，外接規范電源及電流表(0.2極以上)，即可調整；
2、在差壓變送器沒有加壓的狀況下，調理零點電阻器，使之輸出電流4mA；
3、差壓變送器加壓到滿量程，調理滿程電阻器，使之輸出電流20mA；
3、重復以上步驟兩三次，直到信號正常；
4、調理終了，擰緊維護蓋；
一、差壓變送器分類
差壓變送器制造的構造上來分有普通型和隔離型。差壓變送器的丈量膜盒為一個，它直接感受被測介質的壓力或差壓；隔離型的丈量膜盒承受到的是一種穩定液（普通為硅油）的壓力，而這種穩定液是被密封在兩個膜片中間，直接承受被測壓力的膜片為外膜片，原普通型膜盒的膜片為內膜片，當外膜片上承受壓力信號時經過硅油的傳送原封不動的將外膜片的壓力傳送到了普通膜盒上，從而能夠測出外膜片所感遭到的壓力。
二、差壓變送器選型準繩
1、差壓變送器主要是針對特殊的被丈量介質設計和運用的，假如被測介質分開設備后會產生結晶，而運用普通型差壓變送器需求取出介質，會將導壓管膜盒室梗塞使其不能正常工作，所以必需選用隔離型。隔離型變送器通常作成法蘭式裝置，即在被測設備上啟齒使變送器裝置后它的感應膜片是設備壁的一局部，這樣它不會取出被測介質，普通也不會形成結晶和梗塞。
2、當被測介質需求結晶溫度較高時，可選用將膜片凸出的構造，這樣可將傳感膜片插入到設備內部，從而感應到的介質溫度不會降低，這樣丈量是有保證的，即選用插入式法蘭變送器。
3、差壓變送器有遠傳型和一體型之分。遠傳型即外膜盒與丈量膜盒之間用增強毛細管銜接，普通毛細管為3~5米，這樣外膜盒裝在設備上，內膜盒及變送器能夠裝置在便于維護的裝置支架上；另一種方式是外膜盒與變送器做成一體直接由法蘭裝置在設備上。關于隔離型壓力變送器它還能夠作成螺紋銜接型，即外膜盒或外彈性元件可在裝置螺紋的前面，只需在被測設備上焊接上內螺紋凸臺，便可將變送器直接擰到設備上，裝置十分便當。
三、差壓變送器選型
1、丈量范圍、需求的精度及丈量功用；
2、丈量儀外表對的環境，如石油化工的工業環境，有可熱（有毒）和爆炸風險氛圍的存在，有較高的環境溫度等；
3、被測介質的物理化學性質和狀態，如強酸、強堿、稀薄、易凝固結晶和汽化等工況；
4、操作條件的變化，如介質溫度、壓力、濃度的變化。有時還要思索到從開車到參數到達正常消費時，氣相和液相濃度和密度的變化；
5、被測對象容器的構造、外形、尺寸、容器內的設備附件及各種進出口料管口都要思索，如塔、溶液槽、反響器、鍋爐汽包、立罐、球罐等；
6、其它請求，如環保及衛生等請求；
7、工程儀表選型要有統一的思索，請求盡可能地減少規格種類，減少備品備件，以利管理；
8、實踐的工藝狀況：
（1）思索被測對象是屬于哪一類設備。如槽、罐類，槽的容積較小，丈量的范圍不會太大，罐的容積較大，丈量的范圍可能較大；
（2）要看介質的物化性質及干凈水平，**常規的差壓變送器及浮筒式液位變送器，還要對接觸介質局部的材質停止選擇；
（3）對有些懸浮物、泡沫等介質可用單法蘭式差壓變送器。有些易析出、易結晶的用插入式雙法蘭差壓變送器；
（4）對高黏度介質的液位及高壓設備的液位，由于設備無法開孔，可選用放射液位計來丈量；
四、差壓變送器的選型
1、差壓變送器要丈量什么樣的壓力：先肯定系統中要確認丈量壓力的*大值，普通而言，需求選擇一個具有比*大值還要大1.5倍左右的壓力氣程的變送器。在選擇變送器時，要充沛思索壓力范圍，精度與其穩定性；
2、什么樣的差壓介質：要思索的是壓力變送器所丈量的介質,黏性液體、泥漿會堵上壓力接口，溶劑或有腐蝕性的物質會不會毀壞差壓變送器；
3、差壓變送器需求多大的精度：精度普通為0.2%、0.1%和0.075%；
4、差壓變送器的溫度范圍：通常一個變送器會標定兩個溫度范圍，即正常操作的溫度范圍和溫度可補償?shù)姆秶！≌２僮鳒囟确秶侵缸兯推髟诠ぷ鳡顟B(tài)下不被毀壞的時分的溫度范圍，在超出溫度補范圍時，可能會達不到其應用的性能指標；
5、需求得到怎樣的輸出信號： mV 、V、 mA及頻率輸出數字輸出；
6、能否需求具備互換性的變送器：肯定所需的差壓變送器能否可以順應多個運用系統；
7、差壓變送器超時工作后需求堅持穩定度；
8、差壓變送器的封裝：變送器的封裝，特別常常容易疏忽是它的機架，但是這一點在以后運用中會逐步暴顯露其缺陷。在選購傳送器傳一定要思索到未來變送器的工作環境，濕度如何，會不會有激烈的撞擊或振動等；
五、差壓變送器裝置留意事項
在裝置運用差壓變送器前應細致閱讀運用闡明書,裝置時差壓接口不能泄露,確保量程及接線正確。壓力傳感器及變送器的外殼普通需接地，信號電纜線不得與動力電纜混合鋪設, 傳感器及變送器四周應防止有強電磁干擾。
1、認真閱讀產品闡明書，精確接線，留意產品不得發作接線錯誤；
2、差壓變送器應裝置在透風、枯燥、無蝕、陰涼及溫度變化較小之處。如露天裝置應加防護罩，防止陽光直照和雨淋，以防止產品機能降低或泛起毛??；
3、嚴禁隨意摔打、沖擊、拆卸、強力夾持或用尖利的用具捅引壓孔或金屬膜片；
4、留意維護產品引出電纜，電纜線接頭處務必密封，以免進水或潮氣影響整機機能及壽命，變送后端子引線要保證和大氣良好導通；
5、裝置時應在變送器和介質之間加載壓力截止閥，以便檢驗和避免取壓口梗塞而影響丈量精度，在壓力動搖范圍大的場所還應加裝壓力緩沖安裝；
6、丈量蒸汽或其它高溫介質時，留意不要使變送器的工作溫度超限，必要時，加引壓管或其它冷卻安裝銜接；
7、在丈量液體介質時，在加壓前一定要用截止閥排凈管道內的空氣，避免由于緊縮空氣所產生的高壓導傳感器過載；
六、差壓變送器外形尺寸
七、差壓變送器接線
普通差壓變送器是2線儀表，4～20mA信號，假如不遠傳只需接24V電壓+，-，假如需求遠傳需求組成回路，比方24V+接壓力表+，壓力表-接4～20mA+，4～20mA-接24V-就能夠
八、差壓變送器調試闡明
1、翻開壓力變送器接頭，擰下不銹鋼管，即可看到調零和滿程電阻器，外接規范電源及電流表(0.2極以上)，即可調整；
2、在差壓變送器沒有加壓的狀況下，調理零點電阻器，使之輸出電流4mA；
3、差壓變送器加壓到滿量程，調理滿程電阻器，使之輸出電流20mA；
3、重復以上步驟兩三次，直到信號正常；
4、調理終了，擰緊維護蓋；
