電磁流量計的基本特點
來源：江蘇騰泰儀表科技有限公司
瀏覽：-1749
發布日期：2021-07-30
電磁流量計的基本特點、測量原理、安裝使用和常見問題的解決方法
一、電磁流量計的特點
電磁流量計的工作原理基于電磁感應定律的電磁流量計，一種丈量原理經典、技術較成熟、暫時穩定性好、維護量小大量運用的流量計量?jī)x表，也是引水工程、自來水廠、污水處置廠進、入口水流量計量*常用的流量計。電磁流量計具有下列特性:
1、無可動部件，牢靠性高，暫時穩定性好維護量??；
2、無附加阻力。這一點對大口徑流量計有特別重要的意義；
3、丈量準確度高。典型產品準確度可到達±0.5%R
4、量程范圍度大。保證精度的范圍度普通可達40∶1v＝0.08m/時，根本誤差仍可小于±2%R
5、直管段請求相對較低。關于大口徑管路，這一點也很重要。有多種流量計請求前后直管段到達5D3D
6、有大口徑電磁流量計和超聲波流量計的產品可供設計選型。電磁流量計國內*大提供DN3200產品，超聲波流量計能夠到達更大的口徑，從而能滿足大口徑、大流量的水流量丈量的需求；
7、種類齊全。有一體式IP65分體式潛水型IP68產品；
8、其缺乏之處是被測的流體的電導率必需大于5μs并且儀表的價錢隨著口徑增大價錢增高
二、電磁流量計裝置運用
電磁流量計的裝置方向沒有特別嚴厲的請求，普通程度，垂直或者傾斜均可，不受限制。但必需提示的是，為了保證管道內是充溢被測介質，也就是“滿管”狀態，倡議*好是垂直裝置，流向自下而上，特別是關于液固兩相的流體，必需垂直裝置。若現場只允許程度裝置，則必需保證兩電極在同一程度面，電極的軸線必需近似于程度方向，由于處于底部的電極極易被堆積物掩蓋，頂部電極易被液體中偶然存在的氣泡擦過，遮住電極外表，使輸出的信號有動搖。
1、電磁流量計的上游普通10DN的直管段，下游有5DN的直管段，至少
要有5DN的直管段，下游至少要有至少3DN的直管段，為了便當裝置和拆卸，可加裝管道伸縮節；
2、流體的活動方向和流量計殼體上的箭頭標注方向分歧；
3、電磁流量計應盡可能遠離泵，閥門等設備，防止其對丈量的干擾；
4、流量計應盡可能遠離射頻，強磁場，強震動等干擾源；
5、若丈量管道有震動，在流量計的兩邊應有固定的支座；
6、為便當今后流量計的清洗和維護，應裝置旁通管道，并保證流
量計前5DN后3DN的直管段；
7、裝置電磁流量計時，應留意平均擰緊兩片法蘭，否則容易壓壞襯里資料，*好是用力矩扳手；
8、傳感器必需單獨接地，普通狀況下接地電阻應在100Ω以下，關于防爆產品和防雷擊請求的裝置狀況，接地電阻應＜10Ω。準繩上，分體式電磁流量計的接地應在傳感器一側，轉換器接地應在同一接地點；
9、分體式電磁流量計轉換器普通裝置在傳感器左近或者配電室，需求留意的是傳感器與轉換器銜接，為防止信號干擾，信號電纜必需單獨穿在接地維護金屬管內，不能把信號和電源電纜混穿在同一金屬管內。
三、電磁流量計裝置請求

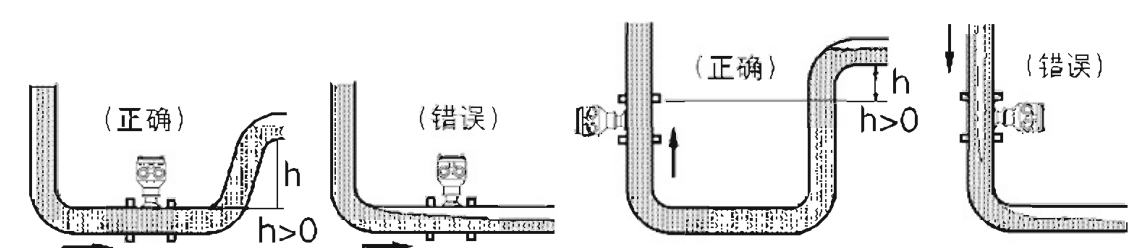

1、程度和垂直流向時，電磁流量計應裝置在程度管道較低處和垂直向上處，防止裝置在管道的*高點和垂直向下處；

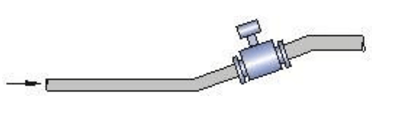

2、傾斜流向時，電磁流量計應裝置在管道上升處；

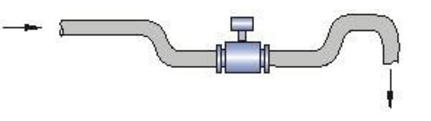

3、在啟齒排放管道時，電磁流量計應裝置在管道較低處；

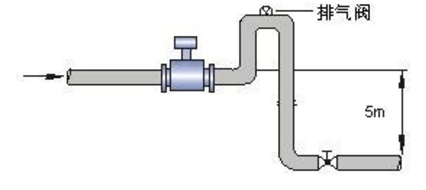

4、在管道落差超越5米時，在電磁流量計的下游應裝置排氣閥；

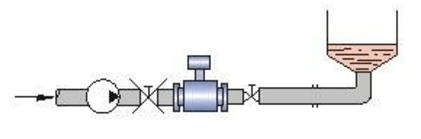

5、管道上的控制閥和切斷閥應裝置在電磁流量計的下游，而不應裝置在傳感器的上游；
6、電磁流量計**不能裝置在泵的進口處，應裝置在出口處；

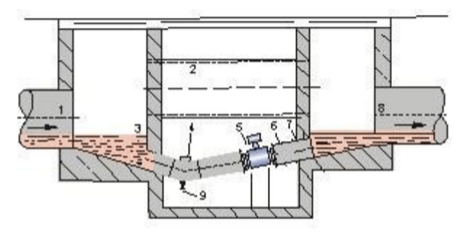

7、在丈量井內裝置電磁流量計的方式；
四、電磁流量計裝置留意事項
電磁流量計主要應用于丈量封鎖管道中具有電導率＞5μs/cm并且滿管的液體介質的體積流量，并且現場沒有大功率的電機、變頻器、變壓器等磁場干擾。因而必需滿足以下幾個條件才干適用于電磁流量計的運用：
1、管路必需完整充溢液體
保證管路一直充溢液體至關重要，否則流量顯現會遭到影響，而且還會呈現丈量錯誤，管路構造的設計必需要保證測流管一直充溢流體。當流體有分流貨含有固體顆粒沉淀物時，倡議運用垂直裝置。但采用垂直裝置時，要遵照流體從下到上的走向，以保證管路充溢流體。

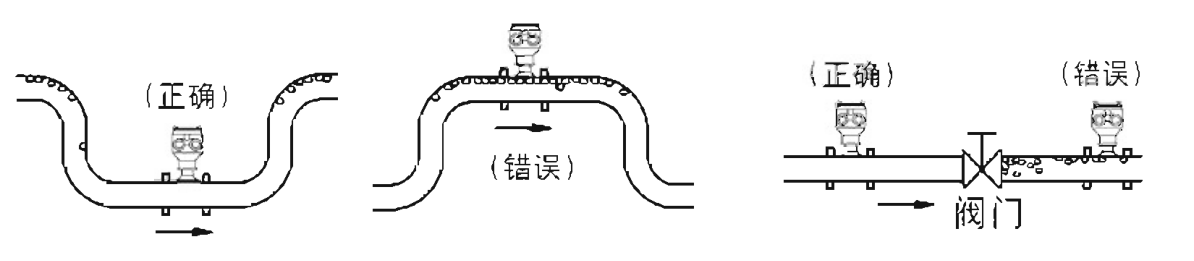

2、防止氣泡
假如有氣泡九如丈量管，流量顯現會遭到影響，而且還會呈現丈量錯誤。當流體中含有氣泡時，管路設計時必需避免氣泡積聚在丈量管中。假如在丈量管左近存在閥門，應盡量將管布置在閥門上游，可防止壓力減小產生氣泡。
3、確保管道是封鎖的。
4、丈量的介質必需是液體、
5、被丈量的介質必需是導電介質，且電導率＞5μs / cm。
6、流體必需有流速且流速要大于0.2m/s。
7、丈量管道中的流體必需是滿管。
8、現場沒有磁場的干擾。
滿足以上條件下的電磁流量計在契合電磁流量計裝置條件后運轉中經常會呈現以下幾方面的問題：
1、在空管時顯現器會呈現“！”，也可能在正常運用時呈現。
2、在運用后不用時（電磁流量計前后閥門關閉）會呈現電磁流量計的瞬時流量有顯現。
3、運用時間長了，電磁流量計的零點會發作漂移。
4、電磁流量計周邊呈現磁場干擾時會呈現數字的不時騰躍式變化。
5、輸出信號不穩定。
以上問題有的是在電磁流量計調試期間就能夠處理的：如顯現器呈現“！”、磁場干擾；顯現器呈現“！”時能夠進入流量轉換器菜單將空管報警關閉或者翻開。而磁場干擾時，應尋覓干擾源，并移除就能夠了。而第2、3、5項的處置相對會復雜些，主要從以下幾方面動手處理：
1、將電磁流量計前后閥門翻開后關閉，使電磁流量計傳感器這段管道中充溢介質，并使介質靜止后再進入電磁流量計轉換器菜單修正電磁流量計的零點。（*好參照電磁流量計的運用闡明書或者在有廠家的技術人員指導下停止。）
2、拆下管道上的電磁流量計傳感器檢查電磁流量計的電極有沒有被結垢或者其它隸屬物所污染，如有請清算掉。
3、檢查電磁流量計傳感器兩端的密封墊是不是與管道同心。
4、檢查介質能否夾帶大量氣泡。
5、檢查管道能否有振動。
6、檢查電磁流量計前后直管段能否契合請求，如有離心泵保送介質，檢查離心泵離電磁流量計傳感器的間隔能否適宜。
7、檢查流體的穩定性及流速能否正常。
8、進入電磁流量計轉換器查看小信號設定。
9、檢查電磁流量計的接地能否良好。
一、電磁流量計的特點
電磁流量計的工作原理基于電磁感應定律的電磁流量計，一種丈量原理經典、技術較成熟、暫時穩定性好、維護量小大量運用的流量計量?jī)x表，也是引水工程、自來水廠、污水處置廠進、入口水流量計量*常用的流量計。電磁流量計具有下列特性:
1、無可動部件，牢靠性高，暫時穩定性好維護量??；
2、無附加阻力。這一點對大口徑流量計有特別重要的意義；
3、丈量準確度高。典型產品準確度可到達±0.5%R
4、量程范圍度大。保證精度的范圍度普通可達40∶1v＝0.08m/時，根本誤差仍可小于±2%R
5、直管段請求相對較低。關于大口徑管路，這一點也很重要。有多種流量計請求前后直管段到達5D3D
6、有大口徑電磁流量計和超聲波流量計的產品可供設計選型。電磁流量計國內*大提供DN3200產品，超聲波流量計能夠到達更大的口徑，從而能滿足大口徑、大流量的水流量丈量的需求；
7、種類齊全。有一體式IP65分體式潛水型IP68產品；
8、其缺乏之處是被測的流體的電導率必需大于5μs并且儀表的價錢隨著口徑增大價錢增高
二、電磁流量計裝置運用
電磁流量計的裝置方向沒有特別嚴厲的請求，普通程度，垂直或者傾斜均可，不受限制。但必需提示的是，為了保證管道內是充溢被測介質，也就是“滿管”狀態，倡議*好是垂直裝置，流向自下而上，特別是關于液固兩相的流體，必需垂直裝置。若現場只允許程度裝置，則必需保證兩電極在同一程度面，電極的軸線必需近似于程度方向，由于處于底部的電極極易被堆積物掩蓋，頂部電極易被液體中偶然存在的氣泡擦過，遮住電極外表，使輸出的信號有動搖。
1、電磁流量計的上游普通10DN的直管段，下游有5DN的直管段，至少
要有5DN的直管段，下游至少要有至少3DN的直管段，為了便當裝置和拆卸，可加裝管道伸縮節；
2、流體的活動方向和流量計殼體上的箭頭標注方向分歧；
3、電磁流量計應盡可能遠離泵，閥門等設備，防止其對丈量的干擾；
4、流量計應盡可能遠離射頻，強磁場，強震動等干擾源；
5、若丈量管道有震動，在流量計的兩邊應有固定的支座；
6、為便當今后流量計的清洗和維護，應裝置旁通管道，并保證流
量計前5DN后3DN的直管段；
7、裝置電磁流量計時，應留意平均擰緊兩片法蘭，否則容易壓壞襯里資料，*好是用力矩扳手；
8、傳感器必需單獨接地，普通狀況下接地電阻應在100Ω以下，關于防爆產品和防雷擊請求的裝置狀況，接地電阻應＜10Ω。準繩上，分體式電磁流量計的接地應在傳感器一側，轉換器接地應在同一接地點；
9、分體式電磁流量計轉換器普通裝置在傳感器左近或者配電室，需求留意的是傳感器與轉換器銜接，為防止信號干擾，信號電纜必需單獨穿在接地維護金屬管內，不能把信號和電源電纜混穿在同一金屬管內。
三、電磁流量計裝置請求
1、程度和垂直流向時，電磁流量計應裝置在程度管道較低處和垂直向上處，防止裝置在管道的*高點和垂直向下處；
2、傾斜流向時，電磁流量計應裝置在管道上升處；
3、在啟齒排放管道時，電磁流量計應裝置在管道較低處；
4、在管道落差超越5米時，在電磁流量計的下游應裝置排氣閥；
5、管道上的控制閥和切斷閥應裝置在電磁流量計的下游，而不應裝置在傳感器的上游；
6、電磁流量計**不能裝置在泵的進口處，應裝置在出口處；
7、在丈量井內裝置電磁流量計的方式；
四、電磁流量計裝置留意事項
電磁流量計主要應用于丈量封鎖管道中具有電導率＞5μs/cm并且滿管的液體介質的體積流量，并且現場沒有大功率的電機、變頻器、變壓器等磁場干擾。因而必需滿足以下幾個條件才干適用于電磁流量計的運用：
1、管路必需完整充溢液體
保證管路一直充溢液體至關重要，否則流量顯現會遭到影響，而且還會呈現丈量錯誤，管路構造的設計必需要保證測流管一直充溢流體。當流體有分流貨含有固體顆粒沉淀物時，倡議運用垂直裝置。但采用垂直裝置時，要遵照流體從下到上的走向，以保證管路充溢流體。
2、防止氣泡
假如有氣泡九如丈量管，流量顯現會遭到影響，而且還會呈現丈量錯誤。當流體中含有氣泡時，管路設計時必需避免氣泡積聚在丈量管中。假如在丈量管左近存在閥門，應盡量將管布置在閥門上游，可防止壓力減小產生氣泡。
3、確保管道是封鎖的。
4、丈量的介質必需是液體、
5、被丈量的介質必需是導電介質，且電導率＞5μs / cm。
6、流體必需有流速且流速要大于0.2m/s。
7、丈量管道中的流體必需是滿管。
8、現場沒有磁場的干擾。
滿足以上條件下的電磁流量計在契合電磁流量計裝置條件后運轉中經常會呈現以下幾方面的問題：
1、在空管時顯現器會呈現“！”，也可能在正常運用時呈現。
2、在運用后不用時（電磁流量計前后閥門關閉）會呈現電磁流量計的瞬時流量有顯現。
3、運用時間長了，電磁流量計的零點會發作漂移。
4、電磁流量計周邊呈現磁場干擾時會呈現數字的不時騰躍式變化。
5、輸出信號不穩定。
以上問題有的是在電磁流量計調試期間就能夠處理的：如顯現器呈現“！”、磁場干擾；顯現器呈現“！”時能夠進入流量轉換器菜單將空管報警關閉或者翻開。而磁場干擾時，應尋覓干擾源，并移除就能夠了。而第2、3、5項的處置相對會復雜些，主要從以下幾方面動手處理：
1、將電磁流量計前后閥門翻開后關閉，使電磁流量計傳感器這段管道中充溢介質，并使介質靜止后再進入電磁流量計轉換器菜單修正電磁流量計的零點。（*好參照電磁流量計的運用闡明書或者在有廠家的技術人員指導下停止。）
2、拆下管道上的電磁流量計傳感器檢查電磁流量計的電極有沒有被結垢或者其它隸屬物所污染，如有請清算掉。
3、檢查電磁流量計傳感器兩端的密封墊是不是與管道同心。
4、檢查介質能否夾帶大量氣泡。
5、檢查管道能否有振動。
6、檢查電磁流量計前后直管段能否契合請求，如有離心泵保送介質，檢查離心泵離電磁流量計傳感器的間隔能否適宜。
7、檢查流體的穩定性及流速能否正常。
8、進入電磁流量計轉換器查看小信號設定。
9、檢查電磁流量計的接地能否良好。
