外夾式超聲波流量計的安裝點選擇和安裝說明

來源：江蘇騰泰儀表科技有限公司瀏覽：-1428 發布日期：2021-07-27

外夾式超聲波流量計的安裝點選擇和安裝說明

一、選擇安裝位置
選擇安裝管段對測試精度影響很大,所選管段應避開煩擾和渦流這兩種對丈量精度影響較大的情況,普通選擇管段應滿足下列條件:
1、避免在水泵、大功率電臺、變頻,即有強磁場和震動煩擾處安裝機器;
2、選擇管材應均勻致密,易于超聲波傳輸?shù)墓芏?
3、要有足夠長的直管段,安裝點下游直管段必需求大于10D(注:D=直徑,下游要大于5D;
4、安裝點下游距水泵應有30D間隔;
5、流體應充溢管道;
6、管道四周要有足夠的空間便于現場人員操
,多用于大管道流量的丈量,運用便當,只需將傳感器按規則方式夾在管道上就能夠丈量,無需破管道,而且丈量精度比較精確,外夾式超聲流量計,對安裝人員請求高,安裝的程度直接影響丈量精度,日后維護任務多,長時間運轉后,耦合劑失效,或傳感器位置改動都會影響丈量,需活期維護,外夾式超聲波流量計的優點及安裝闡明
固定外夾式超聲波流量計具有精確、動搖、操作煩瑣等特性在市場上廣受好評,

二、超聲波流量計在安裝之前應理解現場情況,包括:
1.安裝傳感器處距主機間隔為幾;
2.管道材質、管壁厚度及管徑;
3.管道年限;
4.流體類型、能否含有雜質、氣泡以及能否滿管;
5.流體溫度;(拔出式傳感器管道壓力
6.安裝現場能否有煩擾源(如變頻、高電壓電纜場等;
7.主機安放處四季溫度;
8.運用的電源電壓能否動搖;
9.能否需求遠傳信號及種類;

三、外夾式超聲波流量計流量丈量點選擇
外夾式超聲波流量計在一切流量表的裝置中是*簡單便利的。只需選擇一個適宜的丈量點、把丈量點處的管道參數輸入到流量表中，把傳感器裝置在管道上即可停止丈量。
選擇丈量點時請求選擇流體流場散布平均的管段局部，以保證丈量精度。裝置時，應遵照以下準繩：
1、選擇充溢流體的管段，如管路的垂直局部（流體*好向上活動）或充溢流體的程度管段。

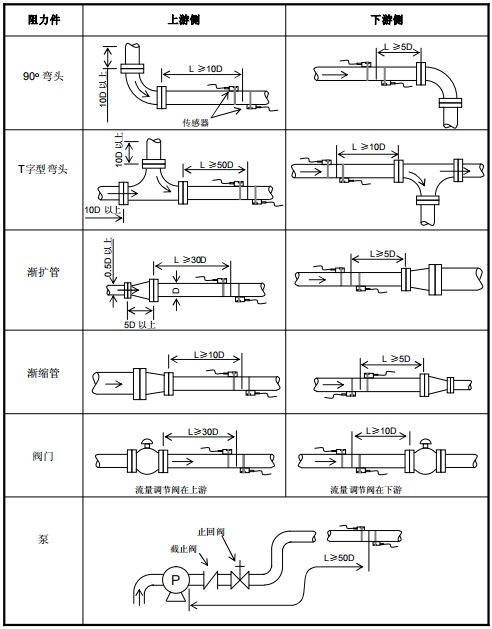

2、丈量點要選擇距上游10倍直徑（10D）、下游5倍直徑（5D）以內的平均直管段，該范圍內沒有任何閥門、彎頭、變徑等干擾流場的安裝。直管段長度引薦采用下表所示的數值。
3、在程度管段上，傳感器應裝置在管的9點、3 點鐘位置，應避開6點、12點的位置，以免管道底部沉淀物或管道上部的氣泡、氣穴惹起信號的衰減。
4、要保證丈量點處的溫度在可工作范圍以內。
5、充沛思索管內壁結垢情況，盡量選擇無結垢的管段停止丈量，不能完整滿足時，需把結垢思索為襯里以求得到較好的丈量精度。
6、選擇管材平均致密，易于超聲波傳輸?shù)墓芏巍?br />

四、外夾式超聲波流量計流量傳感器裝置
在裝置外夾式流量傳感器之前，須把管道表面面欲裝置的區域清算潔凈，除去銹跡、油漆，選擇出管材致密局部停止傳感器裝置。在傳感器的中心局部和管壁涂上足夠的耦合劑，將耦合劑停止擠壓，保證傳感器和管壁之間無氣泡存在，然后把外夾式傳感器緊貼在管壁上捆綁好。
兩個傳感器應裝置在管道管軸的程度方向上。兩個傳感器的裝置方向應為同向平行在裝置過程中，千萬留意在傳感器和管壁之間不應有氣泡或沙礫。對程度管，傳感器應裝置在管道界面的程度軸上（3點或9點鐘的位置），以防管內上部可能存在氣泡。假如受裝置地點空間的限制而不能程度對稱裝置傳感器，可在保證管內一直充溢液體（管內上部無氣泡）的條件下，垂直或有傾角地裝置探頭。
1、裝置間距
外夾式超聲波流量計裝置間距是指兩只傳感器相對的兩個端面之間的間隔。在輸入了所需的參數以后，查看顯現窗口25所顯現的數字，并使傳感器的間距契合25號窗口的數據。
2、裝置類型
外夾式超聲波流量計裝置方式共有三種。這三種方式分別稱為V法、Z法和N法。普通在小管徑100～300mm（4＂~12＂）時可先選用V 法；V法測不到信號或信號質量差時則選用Z法；管徑在 300mm（12＂）以上或丈量鑄鐵管時應優先選用Z法。
N法是較少運用的辦法，合適管徑在 50mm（2＂）以下管道。

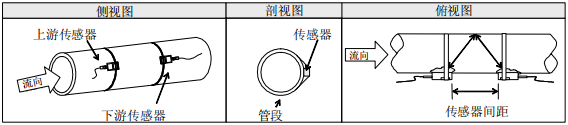

3、V法裝置在普通狀況下是規范的裝置辦法，運用便當，丈量精確?？蓽y管徑范圍為25mm（1＂）至大約400mm（16＂）。裝置流量傳感器時，留意兩傳感器程度對齊，其中心線與管道軸線程度分歧。

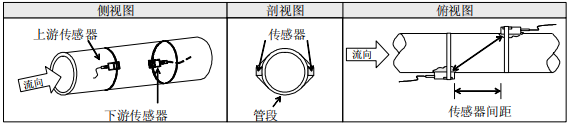

4、Z法裝置，當管道很粗或由于液體中存在懸浮物、管內壁結垢太厚或襯里太厚，形成V法裝置的流量計信號弱，招致儀表不能正常工作時，要選用Z法裝置。緣由是：運用Z法時，超聲波在管道中直接傳輸，沒有折射（稱為單聲程），信號衰耗小。Z法可測管徑范圍為100mm（4＂）至大約800mm（32＂）。實踐裝置流量計時，倡議300mm（12＂）以上的管道選用Z法。

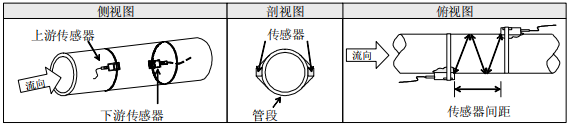

5、N法裝置時，超聲波束在管道中折射兩次穿過流體三次（三個聲程），適于丈量小管徑管道。N法經過延長超聲波傳輸間隔，進步了丈量精度。
